시뮬레이션 작업공간의 원격 힘 하중

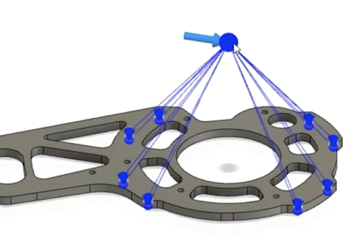

원격 힘은 모형에 없는 공간 내 점에서 하중을 추가합니다. 모형의 대상 면, 힘이 작용할 방향, 하중 크기 및 하중이 작용하는 공간의 점을 정의합니다. 원격 힘은 표현하는 공간의 객체가 모델링에 중요하지 않거나 모델링하기가 너무 어려운 경우에 이상적입니다. 예를 들어, 마스트에 대한 바람 효과나 무거운 객체를 들어 올리는 힘입니다.

이 하중 옵션을 제공하는 학습 유형
열 응력 학습	정적 응력 학습
모달 진동수 학습	구조적 버클링 학습
쉐이프 최적화 학습	비선형 정적 응력 학습

원격 힘의 기본 방향은 첫 번째 선택한 면에 수직입니다.

Fusion에서는 다음 방법 중 하나로 원격 하중의 힘 방향을 정의합니다.

• 법선: 하중 방향은 하중이 적용되는 면에 수직입니다. 곡면에 적용되는 힘의 경우 벡터 방향이 달라지면서 각 면을 따라 모든 점에서 수직 상태를 유지합니다.
• 각도(증분): 이 옵션은 상대 X 각도, Y 각도 및 Z 각도를 사용하여 하중 방향을 지정합니다. 두 번째 수직 면을 선택하면 각도는 첫 번째 선택된 면에 수직인 방향을 기준으로 합니다. 방향 참조를 선택하면 각도는 대상 면이 아닌 참조를 기준으로 합니다.
• 벡터(x,y,z): 하중 방향은 사용자가 지정하는 전역 힘 구성요소(Fx, Fy, Fz)에 의해 정의됩니다.
