최대 임계값 결과

최대 임계값 결과는 최대 온도 임계값을 초과한 구성요소와 그 아래에 있는 구성요소를 표시합니다. 해석하기 전에 학습 설정에서 관심 있는 각 구성요소에 대한 최대 온도 임계값을 정의합니다. 구성요소에 온도 임계값 값을 지정하면 최대 임계값 결과에서는 해당 구성요소만 강조되므로 해당 구성요소가 온도 임계값 미만, 접근 또는 초과 여부를 알 수 있으므로 조치를 취할 수 있습니다.

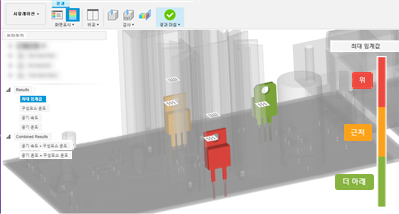

그림 1 두 구성요소가 최대 온도 임계값을 설정한 모형을 보여줍니다.

고려할 사항

최대 임계값 결과를 볼 때 다음에 유의하십시오.

• 빨간색 - 구성요소의 온도가 온도 임계값을 초과합니다.

• 노란색 - 구성요소의 온도가 온도보다 낮지만 온도 임계값의 20% 이내입니다.

• 녹색 - 구성요소의 온도가 온도 임계값보다 20% 이상 낮습니다.

• 색상이 표시되기를 기대했다면 색상이 없습니다. 학습 설정에서 구성요소에 최대 온도 임계값이 누락되었습니다.

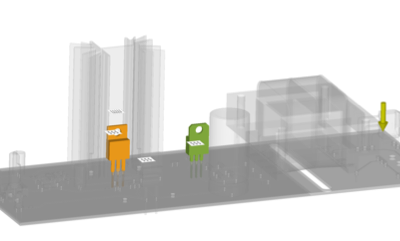

그림 2: 온도 임계값이 지정된 두 구성요소를 보여 주는 임계값 결과.

이 결과 사용

• 이 결과를 다른 결과와 함께 사용하여 구성요소 온도에 영향을 주는 요소를 이해합니다.

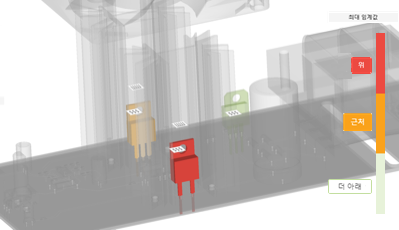

• 문제가 있는 영역에 초점을 맞출 수 있도록 구성요소를 고스트하려면 대화식 범례를 클릭합니다. 범례에서 색상이 지정된 각 단면의 길이는 해당 범주에 속하는 온도 임계값이 있는 구성요소의 비율을 반영합니다.



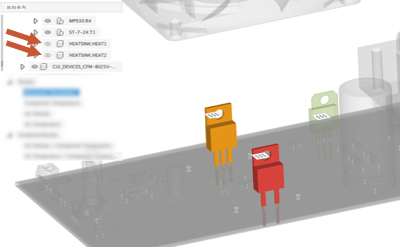

• 원하는 구성요소를 마스킹하는 경우 모형 구성요소 폴더에서 해당 가시성을 전환하여 보드에서 구성요소를 숨깁니다.

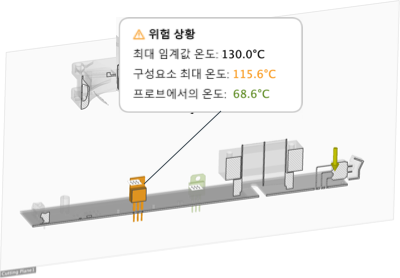

• 곡면 프로브, 점 프로브 및 절단면을 사용하여 결과를 주의 깊게 검사합니다.



다음 단계

최대 임계값 결과에 의해 강조된 잠재적인 문제를 해결하려면 다음을 수행할 수 있습니다.

• 더 높은 온도를 허용할 수 있는 다양한 제품을 위해 보드 구성요소 교체
• 성능 요구사항을 충족하지만 더 낮은 내부 열 부하를 요구하는 구성요소 선택
• 열 싱크에 사용되는 치수 또는 재질 변경
• 팬이 없는 경우 팬을 추가합니다.
• 팬 위치를 변경하여 유체 흐름 경로를 열 감지 구성요소에서 멀리 이동합니다.
• 팬의 분출 방향을 반전시킵니다.
