쉐이프 최적화 기준

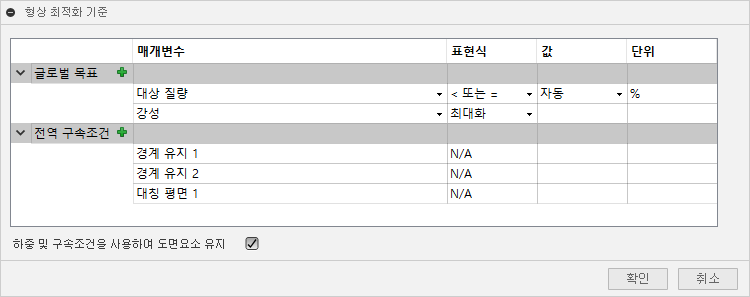

쉐이프 최적화 기준은 분석에 대한 전역 목표 및 구속조건을 나타냅니다. 이러한 설정은 브라우저의 모양 최적화 설정 노드 아래에 나열되며, 설정 도구막대의 모양 최적화 패널에서 처음으로 정의한 모양 최적화 기준 대화상자에도 나열됩니다.
전역 목표
기본적으로 학습을 해석하기 위해 정의되는 두 가지 전역 목표가 있습니다. 기본 전역 목표는 부품의 질량을 최대한 줄이면서 부품의 강성을 최대화하는 쉐이프를 생성하도록 솔버에 지시합니다.
대상 질량 - 기본적으로 대상 질량은 자동으로 설정되어 유지된 영역으로 정의하지 않은 대상 본체 부분의 질량이 최적의 값으로 줄어듭니다. 자동을 사용하면 얇은 멤버가 작성되거나, 형상의 연결이 끊어지거나, 해석이 실패할 가능성이 줄어듭니다. 표현식(< OR =)은 결과 질량이 지정된 값보다 작거나 같아야 함을 나타냅니다. 고해상도 메쉬를 통해 최적화된 형상이 3~5% 이내의 대상 질량에 도달할 수 있습니다.
원하는 경우 대상 질량에 대해 특정 값을 설정할 수 있지만 유지된 영역 및 하중 및 구속조건이 있는 유지된 도면요소에서 재질이 제거되지 않으므로 대상 질량을 수동으로 설정할 때 대상 질량이 너무 낮게 설정하지 않도록 주의해야 합니다.
주: 목표 질량을 너무 낮은 값으로 설정하면 솔버가 목표 질량을 달성하지 못할 수 있으며 최적화에 실패할 수 있습니다.
강성 - 적용된 구조적 구속조건 및 하중을 기준으로 결과 부품의 강성을 최대화합니다. 모형의 강성에 가장 적은 영향을 미치는 영역에서 요소를 제거하여 질량이 감소합니다. 다시 말해 최적의 강성 대 질량 비율을 달성하여 응용 분야에 대해 가능한 한 경량 부품을 구현할 수 있습니다.
주: 이 설정은 편집할 수 없습니다.
전역 구속조건
쉐이프 최적화 기준 대화상자의 전역 구속조건 리스트는 처음에는 비어 있습니다. 영역 유지 및 대칭 평면을 정의하는 경우 이러한 구속조건은 대화상자에 자동으로 추가됩니다. 대화상자에서 삭제하는 경우 학습 설정에서도 삭제됩니다.
최소 멤버 크기는 정의할 수 있는 최종 전역 구속조건이며 쉐이프 최적화 기준 대화상자에 수동으로 추가할 수 있습니다.
- 최소 멤버 크기: 최적화된 쉐이프를 구성하는 각 멤버에 대해 두께의 하한을 지정합니다. 최소 멤버 크기 구속조건은 부품에 대해 고려해야 할 실용적 제한 또는 제조 제한이 있는 경우에 유용합니다.
- 영역 유지(정의된 경우)는 대화상자에 자동으로 추가됩니다. 대화상자에서 편집할 수 없으며, 학습 설정에서 삭제하지 않고는 삭제할 수 없습니다.
- 대칭 평면이 정의된 경우 대화상자에 자동으로 추가됩니다. 대화상자에서 편집할 수 없으며, 학습 설정에서 삭제하지 않고는 삭제할 수 없습니다.
자세한 내용은 다음 페이지를 참고하십시오.
도면요소 유지
하중 또는 구속조건이 적용된 모든 형상 도면요소는 기본적으로 쉐이프 최적화 루틴에서 유지됩니다. 쉐이프 최적화 기준 대화상자의 하단에 있는 하중 및 구속조건을 사용하여 도면요소 유지 확인란을 비활성화하여 이 동작을 사용 안 함으로 설정할 수 있습니다.
