작업 1: 새 사출 성형 시뮬레이션 설정

이 작업에서는 새 학습인 학습 1 - 사출 성형 시뮬레이션을 작성하고 기본 설정을 확인하여 적절한지 검토합니다. Fusion Simulation Extension에 대한 서브스크립션이 없는 경우 7일 무료 체험판을 통해 7일간 모든 시뮬레이션 학습에 액세스할 수 있습니다. 학습을 설정하기 위해 다음을 수행합니다.

주: 시뮬레이션 단위는 디자인 작업공간에서 지정된 단위와는 별개입니다.

사출 성형 시뮬레이션 설정

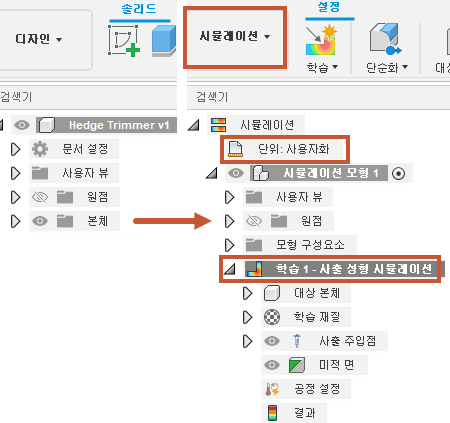

모형을 처음 가져올 때의 브라우저(왼쪽). 새 사출 성형 시뮬레이션 학습을 작성한 후의 브라우저(오른쪽)

필수 요건

단계

  1. 데이터 패널의 기본 학습 폴더에서 시작 쉐이프 모형인 Z up 방향의 헤지 트리머를 엽니다.

    1. 데이터 패널이 현재 표시되지 않으면 화면 상단에서 데이터 패널 아이콘 데이터 패널 표시를 클릭합니다.

    2. 데이터 패널의 상단(홈 뷰)은 모든 프로젝트와 샘플이라는 두 개의 하위 섹션으로 분할되어 있습니다. 샘플에 도달할 때까지 아래로 스크롤합니다.

    3. 기본 교육 폴더를 두 번 클릭하여 엽니다.

    4. 11 - 시뮬레이션 폴더를 두 번 클릭하여 엽니다.

    5. 헤지 트리머 모형을 두 번 클릭하여 캔버스에서 엽니다.

      주: 샘플 모형은 읽기 전용이므로 개인 프로젝트에 사본을 저장해야 합니다.

  2. 시작 쉐이프 모형을 저장할 개인 프로젝트를 식별합니다.

    1. 다른 이름으로 저장 아이콘 파일 > 다른 이름으로 저장을 클릭합니다.
    2. 이름 필드에 Hedge Trimmer와 같은 이름을 입력합니다.
    3. 위치 필드 옆의 화살표 버튼을 확장합니다.
    4. 기존 프로젝트를 찾아서 클릭하거나 새 프로젝트를 클릭하여 새 프로젝트를 시작합니다.

  3. 시작 쉐이프 모형을 저장할 폴더를 식별하거나 작성합니다.

    1. 프로젝트에서 폴더를 두 번 클릭하여 선택하거나 새 폴더를 작성합니다.
    2. 새 폴더를 작성하려면 새 폴더를 클릭합니다.
    3. 폴더의 이름(예: Hedge Trimmer)을 입력합니다.
    4. Enter 키를 누릅니다.
    5. 폴더를 두 번 클릭하여 현재 파일 저장 위치로 설정합니다.
    6. 저장을 클릭합니다.

  4. 새 사출 성형 시뮬레이션 학습을 작성합니다.

    1. 도구막대의 왼쪽 상단에 있는 작업공간 변경 드롭다운 메뉴를 클릭하고 시뮬레이션을 선택합니다.

      시뮬레이션 작업공간

    2. 새 학습 대화상자에서 사출 성형 학습 사출 성형 시뮬레이션을 선택합니다.

    3. 새 학습 대화상자에서 학습 작성을 클릭하여 학습을 작성하고 대화상자를 닫습니다.

  5. 기본 단위 시스템을 확인하고 필요한 경우 변경합니다.

    1. 브라우저에서 설정 아이콘 단위: 사용자 위에 마우스를 놓은 다음, 편집 아이콘 편집을 클릭합니다.
    2. 단위 설정 대화상자의 기본 단위 세트 드롭다운 리스트에서 다른 기본 단위 세트를 선택하거나 또는 사용자를 유지하고 개별 단위를 확인합니다.
    3. 확인을 클릭하여 변경 사항을 수락하고 대화상자를 닫습니다.

작업 1 요약

이 작업에서는 사출 성형 시뮬레이션 학습을 작성하여 헤지 트리머 모형을 사출 성형함으로써 고품질 플라스틱 부품을 작성할 수 있는지 확인했습니다. 사출 성형 시뮬레이션 학습을 작성하기 위해 다음을 수행했습니다.
