작업 2: 학습 설정을 검토하고 사출 성형 시뮬레이션 실행
사출 성형 시뮬레이션 학습을 작성하면 학습이 자동으로 기본 설정으로 설정되고, 열리는 설정 요약 대화상자에서 설정이 자세히 표시됩니다. 설정 요약 대화상자에서는 설정을 검토하고 필요한 경우 변경할 수 있습니다. 이 작업에서는 다음을 수행합니다.
- 금형 및 용융 온도가 선택한 재질에 적합한지 확인
- 기본 사출 위치의 수와 위치를 식별하고 필요한 경우 편집
- 결점이 없어야 하는 미적 면 선택
- 학습이 올바르게 설정되어 있는지 확인한 다음, 학습을 해석합니다.

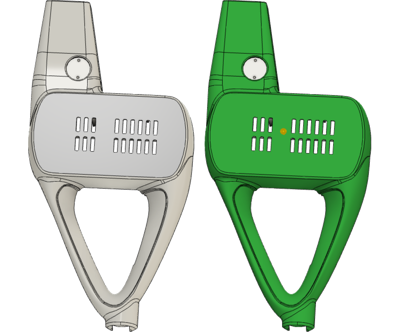

헤지 트리머 모형(왼쪽) 및 해석할 준비가 된 헤지 트리머 모형(오른쪽)
필수 요건
- 작업 1이 완료되었습니다.
단계
학습에 대한 기본 재질의 특성을 확인하고 용융 온도 및 금형 곡면 온도가 해당 재질에 적합한지 확인합니다.
설정 요약 대화상자 또는 시뮬레이션 도구막대에서 재질을 클릭하여 학습 재질 대화상자를 엽니다.
학습 재질 대화상자의 재질 테이블 위에서 선택한 재질인 일반 PP를 클릭하여 해당 특성을 확인합니다.
학습 재질 대화상자의 왼쪽 패널에서 권장 성형을 클릭하여 제조업체에 권장되는 성형 온도를 확인합니다.
학습 재질 대화상자의 값을 설정 요약 대화상자의 값과 비교하여 설정 값이 권장 값 범위 내에 있는지 확인합니다.
학습 재질 대화상자에서 취소를 클릭하여 재질 데이터베이스를 닫습니다.
주: 이 기회를 통해 해당 재질 및 데이터베이스의 다른 재질에 대한 특성을 확인할 수 있습니다.
기본 사출 위치의 수와 위치를 식별하고 필요한 경우 플랫 면의 상단 곡면에 배치하도록 편집합니다.
설정 요약 대화상자에서 사출 위치에 대한 항목을 찾아 사출 위치 하나가 배치되었는지 확인합니다.
사출 위치의 위치를 식별합니다.
주: 위치가 즉시 명확해지지 않는 경우 모형을 회전해야 할 수 있습니다.
주: 이 모형 아래쪽의 사출 위치는 성형 관점에서 이상적이지 않으므로 이동해야 합니다.
사출 위치가 모형 아래쪽에 있는 경우 사출 위치 그림문자를 마우스 오른쪽 버튼으로 클릭하여 표식 메뉴를 활성화하고 사출 위치 편집을 클릭합니다.
사출 위치 편집 대화상자가 열리면 사출 위치 그림문자의 끝에 있는 파란색 원을 클릭하고 이를 상단 면의 중심으로 이동합니다.
사출 위치 편집 대화상자에서 확인을 클릭하여 변경 사항을 적용하고 대화상자를 닫습니다.
헤지 트리머 모형의 외부 면을 미적 면으로 선택합니다.
설정 요약 대화상자 또는 시뮬레이션 도구막대에서 미적 면을 클릭하여 미적 면 대화상자를 엽니다.
연결된 모든 면이 함께 선택되도록 접선 체인이 선택되어 있는지 확인합니다.
모형에서 플랫 면의 상단 곡면을 선택합니다.
상단 곡면의 모든 면이 파란색으로 변합니다.
미적 면 대화상자에서 확인을 클릭하여 선택을 승인하고 대화상자를 닫습니다.
주: 선택하면 모형에서 미적 면이 초록색으로 표시됩니다.
더 이상 필요하지 않은 경우 설정 요약 대화상자에서 닫기를 클릭합니다.
학습이 올바르게 설정되어 있는지 확인한 다음, 분석을 실행하십시오.
(시뮬레이션 작업공간 > 설정 탭 > 해석 패널 > 사전 확인)을 클릭하여 사전 확인 대화상자를 엽니다.노란색 경고 아이콘이 표시되어 학습을 해석할 수 있지만 일부 입력이 적절하지 않을 수 있음을 나타냅니다. 이 예에서는 사출 위치를 미적 면에 배치했습니다. 잠시 이 상태를 유지하고 학습을 해석해 보겠습니다.
사전 확인 대화상자에서 제안 사항을 검토한 후 닫기를 클릭합니다.
(시뮬레이션 작업공간 > 설정 탭 > 해석 패널 > 해석)을 클릭하여 해석 대화상자를 엽니다.1개 학습 해석을 클릭하여 분석을 실행하고 대화상자를 닫습니다.
*주: 메쉬 및 분석 작업은 몇 분 정도 걸릴 수 있습니다.
분석이 완료되면 닫기를 클릭하여 작업 상태 대화상자를 닫습니다.
작업 2 요약
이 작업에서는 다음을 수행했습니다.
- 금형 및 용융 온도가 선택한 재질에 적합한지 확인
- 기본 사출 위치의 수 및 위치 식별
- 결점이 없어야 하는 미적 면 선택
- 학습이 올바르게 설정되었음을 확인한 후 해석
