Capturar ou reverter a posição dos componentes
Saiba como usar os comandos Capturar posição e Reverter para capturar ou reverter a posição dos componentes em uma montagem à medida que você os move na tela em Fusion.
O comando Capturar posição captura as posições dos componentes que foram movidos ou rotacionados recentemente, quando você pretende manter a posição atual dos componentes na montagem enquanto continua editando e montando componentes.
Nota: As posições são capturadas silenciosamente conforme você as move até que você ative um comando que requer que você decida se deseja capturar a posição dos componentes para continuar.
Capturar posição de forma proativa
Na tela, mova ou gire um ou mais componentes.
O painel Posição é exibido na barra de ferramentas.
Na barra de ferramentas, selecione Posição > Capturar Posição.
A posição atual dos componentes na montagem é capturada.
Capturar posição quando solicitado
Na tela, mova ou gire um ou mais componentes.
O painel Posição é exibido na barra de ferramentas.
Selecione um comando que depende da posição atual dos componentes, como Origem da junta.

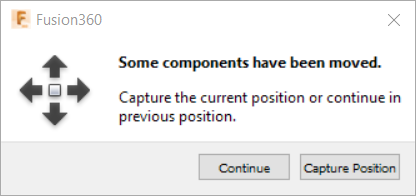

Uma mensagem é exibida, notifica que alguns componentes foram movidos e solicita que você capture ou reverta suas posições.
Clique em Capturar posição.
A posição atual dos componentes na montagem é capturada. Você continua para o comando ativado.
Reverter posição de forma proativa
Na tela, mova ou gire um ou mais componentes.
O painel Posição é exibido na barra de ferramentas.
Na barra de ferramentas, selecione Posição > Reverter.
Os componentes da montagem voltam à sua posição capturada mais recentemente.
Reverter posição quando solicitado
Na tela, mova ou gire um ou mais componentes.
O painel Posição é exibido na barra de ferramentas.
Selecione um comando que depende da posição atual dos componentes, como Origem da junta.
Uma mensagem é exibida, notifica que alguns componentes foram movidos e solicita que você capture ou reverta suas posições.
Clique em Continuar.
Os componentes da montagem voltam à sua posição capturada mais recentemente. Você continua para o comando ativado.
