Componentes

No Fusion, você pode criar todos os componentes do seu projeto no contexto e definir as relações mecânicas e o movimento entre eles, tudo dentro de um único ambiente.

Um Componente é um contêiner para elementos de projeto como esboços, geometria de construção, corpos, juntas, origens e até mesmo outros componentes.

Há dois tipos de componentes:

• Padrão
• chapa de metal

Cada componente é capaz de movimento e tem seu próprio único:

• Origem
• Sistema de coordenadas
• Linha do tempo
• Nome, número e descrição que serão exibidos em uma lista de peças

Todos os componentes podem conter os seguintes elementos:

• Origem
• Geometria de construção
• Esboços
• Corpos
• Origens de juntas
• Outros componentes

Os componentes são necessários se você planeja usar qualquer uma das ferramentas de fabricação ou documentação nos espaços de trabalho Manufatura e Desenho.

Componente padrão

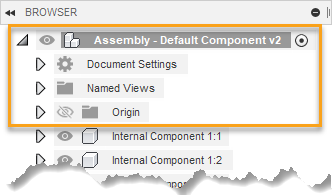

O nó superior do Navegador é o Componente padrão que existe em cada projeto.

Além de todos os elementos que podem aparecer em outros componentes, os seguintes elementos sempre estão localizados no componente padrão:

• Configurações do documento
• Vistas nomeadas
• Análise
• Juntas
• Conjuntos de contatos
• Estudos de movimento

Componentes internos

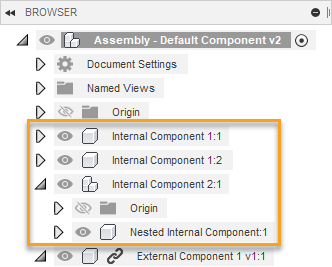

Um componente interno é um componente que está totalmente contido dentro do projeto atual.

Componentes externos

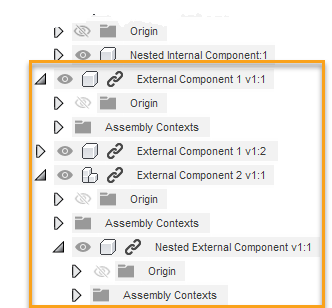

Um Componente externo, ou refex, é um componente que está contido em um projeto separado e referenciado na montagem no projeto atual.

Os componentes externos facilitam a:

• Reutilizar componentes
• Colaborar simultaneamente com membros da equipe em montagens complexas
• Substituir componentes

Quando você cria um novo componente externo, Fusion o salva automaticamente no mesmo local que seu pai.

• Se o componente pai não estiver selecionado, o local padrão corresponderá ao projeto e à pasta ativos no Painel de dados.
• Se o componente pai ainda não tiver sido salvo, o local padrão corresponderá ao projeto e à pasta ativos no Painel de dados.

Quando você edita um componente externo, as alterações são exibidas em qualquer montagem onde ele é referenciado.

É possível utilizar Editar no local para editar componentes externos no contexto e estabelecer relações entre o componente externo e outros componentes na montagem.

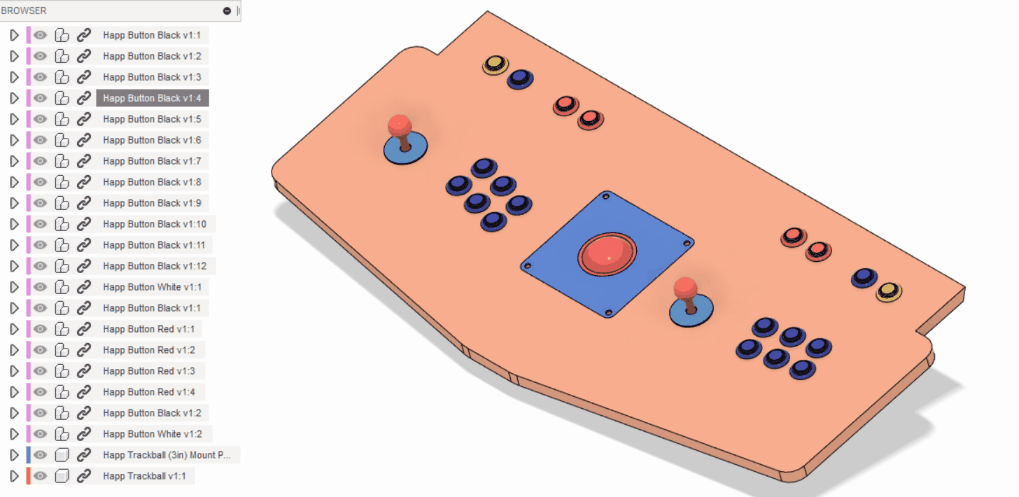

É possível utilizar Substituir componente para substituir uma ou todas as instâncias de um componente externo em uma montagem. No modo Modelagem paramétrica, se você selecionar um componente que é uma instância em um padrão, todas as instâncias no padrão serão substituídas.

Resolver componentes

Há várias causas de componentes externos não resolvidos, incluindo:

• Projetos arquivados
• Alterações na permissão
• Projetos de origem excluídos
• Falhas de carregamento ou conversão

É possível abrir projetos com componentes externos não resolvidos e resolver, substituir ou remover as referências.

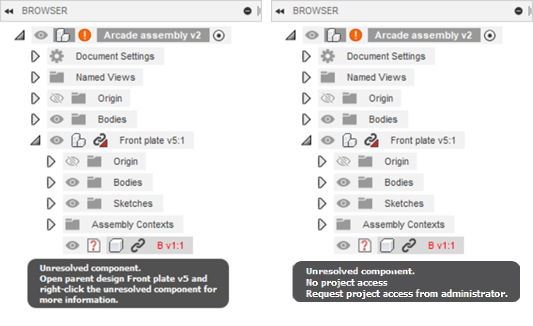

No Navegador, o status Componente não resolvido é exibido ao lado de cada componente externo não resolvido. O status também é exibido ao lado de todos os seus componentes pai, para facilitar a localização de componentes não resolvidos aninhados. Quando você passa o mouse sobre o status Componente não resolvido uma dica de ferramenta lista o motivo e qualquer ação que você pode tomar.

Nota: Se um projeto não estiver resolvido porque você não é membro do projeto aberto no qual ele foi salvo, uma notificação será exibida, oferecendo a opção de Ingressar no projeto.

Também é possível abrir projetos com recursos de projeto derivados não resolvidos e resolvê-los quando:

• O projeto de origem para o recurso de derivação está ausente
• O projeto de origem do recurso de derivação contém referência externa ausente

As cores a seguir indicam um ou mais dos seguintes itens nesta ordem de precedência:

• *Notificações * vermelho indicam referências ausentes.
• As notificações em amarelo indicam referências desatualizadas.
• *As notificações * azul indicam contextos de montagem fora de sincronia.

Fluxo de trabalho recomendado e práticas recomendadas

É importante organizar os componentes em seu projeto para que você e qualquer pessoa com quem você esteja colaborando possam entender rapidamente as relações entre diferentes elementos, especialmente em projetos complexos.

Como prática recomendada:

• Primeiro, crie um componente dentro do seu projeto.
• "Em seguida, ative o componente."
• "Em seguida, comece a definir sua geometria."

Isso mantém as alterações específicas do componente aninhadas na linha de tempo do componente. Ela garante que seu projeto esteja bem organizado e que seja fácil para você e outras pessoas entenderem e interagirem com a linha do tempo.
