Substituir componentes externos

Saiba como substituir um componente externo em um montagem por outro projeto externo em Fusion.

1. No Navegador, localize o componente externo que deseja substituir.

2. Clique com o botão direito do mouse no componente para exibir o menu de contexto.

3. Selecione Substituir componente.

   A caixa de diálogo Substituir componente é exibida.

4. Na caixa de diálogo, navegue para um projeto externo diferente e selecione-o.

5. Opcional: marque Substituir todas as instâncias se desejar substituir todas as instâncias idênticas do componente selecionado na montagem.

6. Clique em Substituir.

O componente externo é substituído pelo novo projeto externo na montagem.

Salvar como e substituir

Use Salvar como e substituir para criar um novo projeto a partir de um componente externo e atualizar o montagem para que faça referência a ele.

1. No Navegador, localize os componente externos que deseja copiar e substituir.

2. Clique com o botão direito do mouse no componente para exibir o menu de contexto.

3. Selecione Salvar como e substituir.

   A caixa de diálogo Salvar como e substituir é aberta.

4. Insira um nome e escolha uma localização para o novo projeto.

5. Opcional: marque Substituir todas as instâncias para substituir todas as instâncias idênticas do componente selecionado no montagem.

6. Clique em Salvar.

A ferramenta cria um novo projeto externo e substitui o componente na montagem.

Dicas

• Se a componente substituída for uma cópia direta do original, Fusion reconectará as relações montagem, como juntas e contextos de montagem, do componente original.

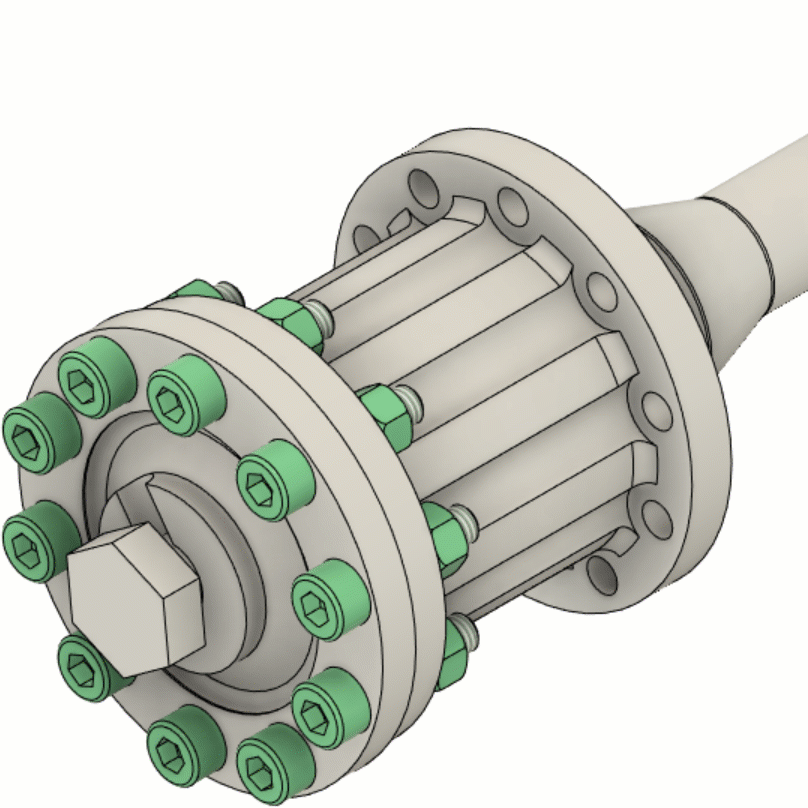

• No modo Modelagem paramétrica, se você selecionar um componente que seja uma instância em um padrão, todas as instâncias no padrão serão substituídas.
