A Restrição de componentes ferramenta define restrições geométricas para posicionar os componentes em relação uns aos outros.
Selecione um restrição Tipo para definir como os componentes são posicionados em relação uns aos outros:
Selecione a geometria em cada componente para restringir em relação ao outro.
Quando você cria uma Restrição de ângulo entre dois objetos planos, ela pode resolver de algumas maneiras diferentes. Para tornar os resultados mais previsíveis, selecione uma aresta linear ou uma linha de esboço para usar como eixo para a Referência de ângulo.

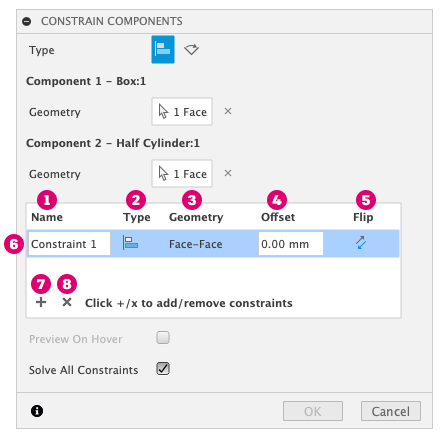

O par de geometrias que é exibido representa a geometria restringida para aquela linha de restrição.
Por exemplo, se uma face for selecionada para o Componente 1 e uma aresta for selecionada para o Componente 2, a tabela exibirá: Face-Edge.
Se nenhum geometria selecionado para nenhuma componente, Undefined é exibido na tabela.
Se a geometria apenas para o Componente 1 estiver definida, Face--- é exibida na tabela.
Mostra a posição do segundo componente na tela quando o cursor passa sobre uma seleção de geometria válida.
Marque para obter uma visualização da restrição ativa com todas as restrições existentes na tabela e as restrições criadas anteriormente na linha de tempo.
Quando você cria uma Restrição de alinhamento, a orientação do geometria selecionado é determinada automaticamente pela combinação dos tipos de geometria. Por exemplo, se você selecionar dois planos, eles ficarão flush um com o outro. Se você selecionar uma face cilíndrica e uma aresta circular, elas serão coincidentes entre si.
Os tipos de alinhamento incluem:
