Restringir componentes

Saiba como usar Restringir componentes para posicionar dois ou mais componentes relativos entre si, reduzir os graus de liberdade no montagem e criar uma relação de restrição em Fusion.

Projeto > Assemble > restringir componentes restrição ícone

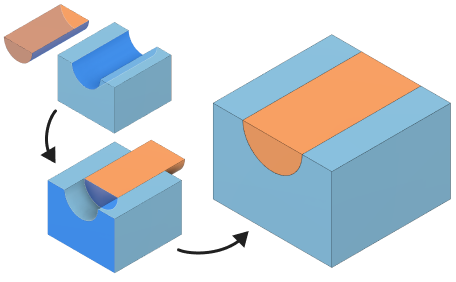

exemplo de montagem de restrição

Criar uma restrição de alinhamento

Restrinja dois componentes para que sua geometria selecionada seja coplanar, coincidente ou concêntrica entre si. O tipo de alinhamento é determinado automaticamente pela combinação da geometria selecionada.

  1. Na barra de ferramentas, clique no ícone Assemble > Restringir componentes restrição.

    A caixa de diálogo Restringir componentes é exibida.

  2. Na caixa de diálogo, selecione Alinhar ícone de alinhamento restrição Tipo:

  3. Na tela, identifique o componente principal que você deseja restringir e, em seguida, selecione uma face, uma aresta ou um vértice para posicionar.

  4. Na caixa de diálogo, ative o seletor Geometria para o Componente 2.

  5. Na tela, em um segundo componente, selecione uma face, uma aresta ou um vértice para posicionar em relação à geometria selecionada do primeiro componente.

    Na tela, o Componente 1 passa a Componente 2. Na caixa de diálogo, uma nova linha de restrição é adicionada à tabela.

  6. (Opcional) Na tabela, localize a linha Restrição ativa e ajuste suas configurações:

    • Deslocamento de distância: insira o valor de distância para deslocar as geometria selecionadas entre si.

    • Flip flip icon : inverte o orientação do geometria selecionado.

      Dica: Para adicionar mais restrições para criar um Conjunto de restrições, clique em Adicionar restrição ícone mais para adicionar outra linha restrição. A qualquer momento, selecione uma linha na tabela para ativá-la e editar suas configurações.
  7. Clique em OK.

A Restrição de alinhamento é criada entre os componentes. Se você criou uma linha, uma nova montagem Restrição é exibida na pasta Navegador > Relações. Se você criou mais de uma linha, um Conjunto de restrições é adicionado com várias restrições aninhadas sob ele.

Observação: Se o Componente 1 estiver fixado ao pai, rotulado ou unido de forma rígida à sistema de coordenadas global do projeto, o Componente 2 será movido para o Componente 1.

Criar uma restrição de ângulo

Restrinja dois componentes para que a geometria selecionada seja posicionada com um ângulo relativo entre eles.

  1. Na caixa de diálogo, selecione o ícone Ângulo ângulo restrição Tipo.

  2. Na tela, identifique o componente principal que você deseja restringir e, em seguida, selecione uma face, uma aresta ou um vértice para posicionar.

  3. Na caixa de diálogo, ative o seletor Geometria para o Componente 2.

  4. Na tela, em um segundo componente, selecione uma face, uma aresta ou um vértice para posicionar em relação à geometria selecionada do primeiro componente.

    Na tela, o Componente 1 passa a Componente 2. Na caixa de diálogo, uma nova linha de restrição é adicionada à tabela.

  5. (Opcional) Na tabela, localize a linha Restrição ativa e ajuste suas configurações:

    • Deslocamento do ângulo (Ângulo restrição): insira o valor ângulo para a ângulo relativa entre os geometria selecionados.
    • Flip flip icon : inverte o orientação do geometria selecionado.
  6. Clique em OK.

Uma Restrição de ângulo é criada entre os componentes para que haja uma restrição relativa ângulo entre os geometria selecionados.

Criar uma restrição de centro

Restringir dois componentes Um componente é centralizado entre duas faces de outro componente.

  1. Na caixa de diálogo, selecione Centro restrição Tipo.
  2. Selecione um Modo de posição para o Componente 1 e, em seguida, selecione o geometria correspondente na tela:
    • Simples: centraliza um face no segundo componente entre duas faces do primeiro componente.
      • Face: selecione um face no primeiro componente para restringir.
    • Entre duas faces: cria um restrição centralizado entre duas faces da segunda componente componente.
      • Face 1: selecione o primeiro face entre o qual centralizar o restrição.
      • Face 2: selecione um segundo face entre o qual centralizar o restrição.
  3. Selecione duas faces para centralizar o restrição para o Componente 2.
  4. (Opcional) Na tabela, localize a linha Restrição ativa e clique em Inverter inverter ícone para inverter a orientação da geometria selecionada.
  5. Clique em OK.

Uma Restrição de centro é criada entre os componentes para que um componente fique centralizado entre as duas faces do outro.
