Referência de junta
A ferramenta Junta posiciona os componentes e define seu movimento em relação uns aos outros no Fusion.
Projeto > Montagem > Conexão
O diálogo Junta é dividido em duas guias: Posição e Movimento.
Guia Posição
Selecione dois componentes e posicione uma junta entre eles.
Seções do Componente 1 e do Componente 2
Selecione o modo de origem da junta, as faces, as arestas e o ponto de referência de origem para o Componente 1 e o Componente 2.
Um componente é movido para o outro.
Modo
| Modo de origem da junta | Exemplo |
|---|---|
 Simples: cria uma origem de junta em uma face, aresta ou ponto para posicionar os componentes. |
 |
 Entre duas faces: cria uma origem de junta centralizada entre duas faces selecionadas para posicionar os componentes. |
 |

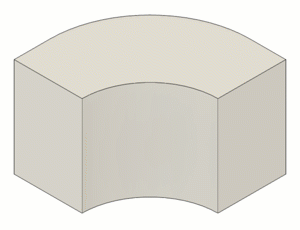

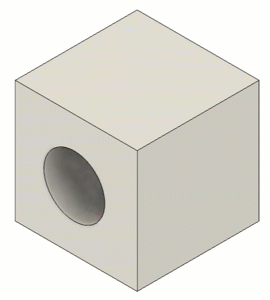

 Interseção de duas arestas: cria uma origem de junta na interseção estendida de duas arestas para posicionar os componentes. |
  |
Planos, arestas e snap
Selecione a geometria para definir a origem da junta e da junta.
| Opção | Ação |
|---|---|
| Plano 1 | Selecionar uma face |
| Plane 2 | Selecione uma segunda face |
| Aresta 1 | Selecione uma aresta |
| Aresta 2 | Selecione uma aresta não paralela |
| Snap | Selecione um ponto de referência para inserir a origem da junta |
Seção Alinhamento da junta
Ajuste o ângulo, os deslocamentos e a orientação da junta para alinhá-la.
Ângulo, deslocamentos e inversão
| Opção | Ação |
|---|---|
| Ângulo | Rotacionar o componente 1 em torno do eixo da junta |
| Offset X | Componente de Offset 1 ao longo do eixo X |
| Offset Y | Componente de Offset 1 ao longo do eixo Y |
| Deslocamento Z | Offset do Componente 1 ao longo do eixo Z |
 Inverter |
Inverte o componente sobre a origem da junta |
guia Movimento
Especifique o Tipo da junta para definir o movimento relativo.
Tipo
Selecione o tipo de junta para criar, ajuste as opções de rotação e translação para controlar o movimento relativo e, em seguida, anime a junta para visualizar o movimento.
| Tipo de junta | Definição | Rotação/Translação |
|---|---|---|
 Rígida |
Bloqueia os componentes e remove todos os graus de liberdade. | Nenhum |
 Revolução |
Rotaciona um componente em torno da origem da junta. | Rotacionar |
 Controle deslizante |
Desliza um componente ao longo de um eixo único. | Slide |
 Cilíndrico |
Rotaciona e desliza um componente em um único eixo. | Eixo |
 Pino-ranhura |
Rotaciona e desliza um componente em dois eixos diferentes. | Rotacionar e deslizar |
 Plana |
Rotaciona um componente em torno de um eixo normal a um plano e o desliza ao longo de dois eixos paralelos ao plano. | Normal e Slide |
 Esférica |
Rotaciona um componente em torno de todos os três eixos em um sistema de suspensão cardã (três rotações aninhadas). | Passo, guinada e rolo |
Rotação e translação
| Opção | Ação |
|---|---|
| Rotacionar | Selecione o eixo em torno do qual rotacionar. |
| Slide | Selecione o eixo ao longo do qual mover. |
| Eixo | Selecione o eixo ao redor do qual rotacionar e mover. |
| Perpendicular | Selecione o eixo perpendicular ao plano. |
| Folga | Selecione o eixo lateral. |
| Guinada | Selecione o eixo perpendicular. |
| Rodar | O eixo longitudinal para Rolar é determinado automaticamente quando Passo e Guinada são definidos. |
Visualização
Visualize o movimento selecionado animando o Componente 1. Clique para iniciar e parar a animação.
Com todos os limites
Marque para visualizar o movimento da junta com todos os graus de movimento e limites aplicados.
