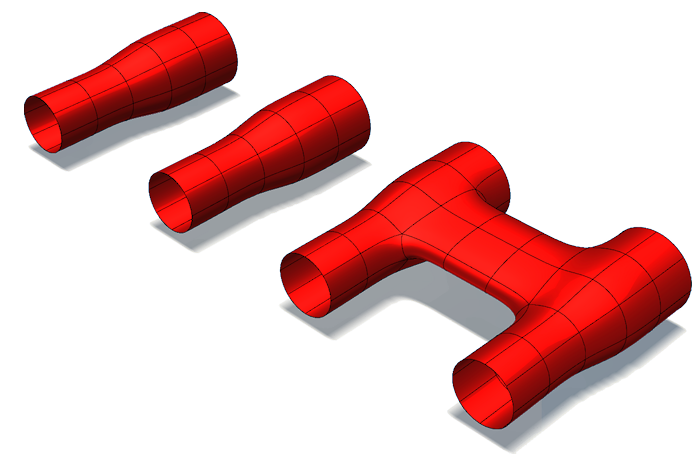

Criar corpos

Saiba como criar corpos dentro de componentes como primitivos ou a partir de esboços em um projeto Fusion.

Criar um corpo primitivo

No espaço de trabalho Projeto, é possível acessar os comandos primitivos a partir do painel Criar nas seguintes localizações:

• Na guia Sólido
• Na guia Superfície (somente modo Modelagem Direta)
• No ambiente contextual Forma

1. No navegador, localize o componente onde deseja criar o corpo.

2. Clique no botão de opção ao lado do componente para ativá-lo.

3. Clique para expandir o painel Criar.

4. Selecione um comando primitivo:

   • Caixa
   • Cilindro
   • Esfera
   • Toroide
   • Espiral
   • Plano
   • Quadball

5. Selecione um plano.

6. Insira a geometria para a base do primitivo.

   A caixa de diálogo do comando é exibida.

7. Na caixa de diálogo, defina Operação como Novo corpo.

8. Ajuste quaisquer configurações adicionais para definir a forma e o tamanho do primitivo.

9. Clique em OK.

Criar um corpo a partir de um esboço

No espaço de trabalho Projeto, é possível acessar os comandos para criar corpos a partir de curvas ou perfis de esboço a partir do painel Criar nas seguintes localizações:

• Na guia Sólido
• Na guia Superfície
• No ambiente contextual Forma

1. No navegador, localize o componente onde deseja criar o corpo.

2. Clique no botão de opção ao lado do componente para ativá-lo.

3. Crie um esboço.

4. Clique para expandir o painel Criar.

5. Selecione um comando que possa criar um corpo a partir da geometria de esboço selecionada. Por exemplo:

   • Extrusão

   • Revolução

   • Varredura

   • Elevação

     A caixa de diálogo do comando é exibida.

6. Na caixa de diálogo, defina Operação como Novo corpo.

7. Selecione a curva ou o perfil do esboço.

8. Ajuste quaisquer configurações adicionais para definir a forma e o tamanho do corpo.

9. Clique em OK.
