Criar novos componentes

Saiba como criar novos componentes na montagem em um projeto do Fusion.

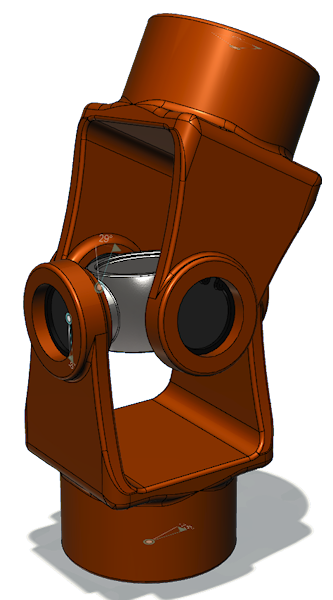

É possível:

• Criar componentes vazios antes de começar a projetar, para que a estrutura e a linha de tempo da montagem sejam organizadas e fáceis de navegar.
• Criar novos componentes a partir de corpos existentes, se já os tiver criado no componente padrão e desejar organizá-los em uma montagem.
• Criar um novo componente durante a maioria dos comandos no painel Criar.

Criar um novo componente vazio

1. No navegador, clique com o botão direito no do componente padrão.

   Você também pode acessar o comando Novo componente na barra de ferramentas, nos painéis Criar ou Montar.

   A caixa de diálogo Novo Componente é exibida.

2. Na caixa de diálogo Novo componente, selecione o Tipo do componente:

   • Padrão
   • Chapa de metal

3. Insira um Nome exclusivo para o novo componente.

4. Selecione a localização para criar o novo componente, com relação ao projeto:

   • Interno: criado e contido no projeto atual.

     • Pai: o novo componente é criado dentro do componente pai. O componente ativo é automaticamente selecionado como o pai. Para alterar o pai:
       1. Clique em X para limpar a seleção.
       2. No Navegador, clique para selecionar o novo componente pai.
     • A partir de corpos: marque a caixa de seleção para converter corpos existentes em componentes individuais.
       • Se você marcar essa opção, não poderá mais selecionar o componente pai, mas poderá selecionar corpos para converter em componentes. Consulte as instruções detalhadas abaixo.

   • Externo: criado e contido em um projeto separado, e depois referenciado na montagem no projeto atual.

     • Localização: o novo projeto que conterá o novo componente é salvo aqui. A pasta de projeto na qual o projeto atual é salvo é selecionada automaticamente. Fusion salva automaticamente na mesma localização que o pai. Para alterar a localização:

       1. Clique no nome da pasta ou no X.

          A caixa de diálogo Selecionar pasta é exibida.

       2. Na caixa de diálogo Selecionar pasta, navegue para a nova localização na qual deseja salvar o projeto.

       3. Clique em Selecionar.

5. Para um componente de Chapa de metal, selecione uma Regra de chapa de metal.

6. Opcional: Desmarque a caixa Ativar se não desejar ativar o novo componente após criá-lo.

7. Clique em OK.

Para Componentes internos:

• O novo componente é exibido no navegador abaixo do componente principal selecionado.
• Se a configuração Ativar estiver marcada, o componente será automaticamente ativado, para que você possa começar a trabalhar no novo componente.

Para Componentes externos:

• Fusion salva automaticamente o novo projeto na mesma localização que seu pai.

  • Se o componente pai não estiver selecionado, o local padrão corresponderá ao projeto e à pasta ativos no Painel de dados.
  • Se o componente pai ainda não tiver sido salvo, o local padrão corresponderá ao projeto e à pasta ativos no Painel de dados.

• O novo componente é referenciado no projeto atual e é exibido no navegador abaixo do componente pai selecionado.

• Se a configuração Ativar estiver marcada, o componente será automaticamente ativado, e uma sessão Editar no local começará para que você possa começar a trabalhar no novo componente no contexto do projeto atual.

Criar novos componentes a partir de corpos existentes

1. No navegador, expanda a pasta Corpos.

2. Selecione os corpos que deseja converter em componentes.

3. Clique com o botão direito do mouse e selecione Criar componentes a partir de corpos .

   Observação: Também é possível clicar com o botão direito do mouse na pasta Corpos para selecionar e converter todos os corpos dentro dela.

Para cada corpo selecionado, um novo componente é exibido no navegador abaixo do componente no qual o corpo foi originado. O corpo é movido da pasta Corpos do componente original para a pasta Corpos no novo componente.

Criar um componente durante um comando ativo

1. Ative um comando no painel Criar.
2. Na caixa de diálogo, selecione Novo componente no menu suspenso Operação.
3. Ajuste quaisquer configurações adicionais referentes ao comando.
4. Clique em OK.

O novo componente é exibido no navegador. Os corpos criados durante o comando são exibidos na tela e na pasta Corpos do novo componente.

Dicas

• Para assegurar que o histórico paramétrico de um componente seja armazenado inteiramente dentro do componente, crie um novo componente antes de começar a criar qualquer geometria para o componente. Isso garante que qualquer cópia do componente seja parametricamente completa, excluindo referências a outros componentes.
• Nomeie cada componente à medida que o cria, para que você e qualquer pessoa com quem você colabora possam entender facilmente a estrutura da montagem.
• Antes de converter corpos em componentes, renomeie cada corpo. O nome do novo componente coincidirá com o nome descritivo que você atribuiu ao corpo e será mais fácil encontrá-lo na montagem.
• Você poderá criar um novo componente enquanto estiver utilizando a maioria dos comandos no painel Criar, como Extrusão, Revolução, Caixa, Cilindro etc. Durante o comando, altere a configuração de Operação para Novo componente. Assegure-se de renomear o componente após criá-lo.
• No navegador, clique no botão de opção ao lado de um componente para ativá-lo. Sempre ative um componente antes de adicionar geometria a ele.
