Vistas auxiliares
No espaço de trabalho Desenho em Fusion, é possível utilizar o comando Vista auxiliar para criar vistas adicionais de um projeto, que são projetadas perpendicularmente a uma aresta ou linha selecionada.
As vistas auxiliares mostram o tamanho e a forma reais das superfícies que, nas vistas ortogonais, aparecem reduzidas. A vista resultante está alinhada à vista principal.

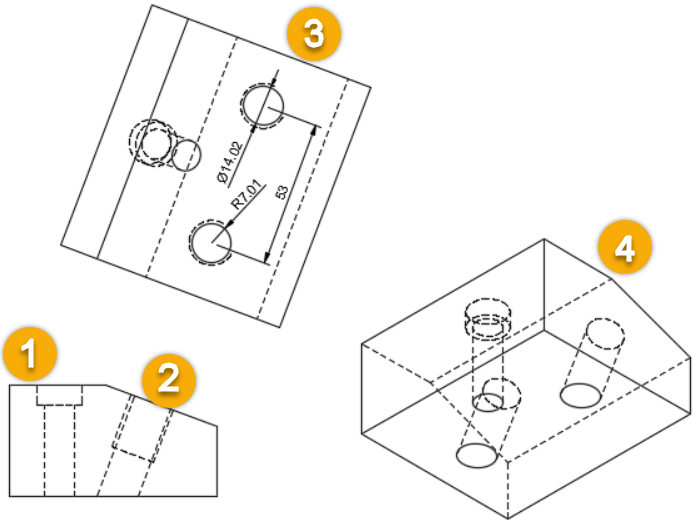

- Vista principal: a vista de desenho a partir da qual a vista auxiliar é gerada.
- Aresta selecionada: a aresta selecionada à qual a vista auxiliar é perpendicular.
- Vista auxiliar
: exibe uma vista auxiliar ortogonal. - Vista projetada
: exibe uma vista projetada isométrica.
Na imagem acima, você pode ver que a vista auxiliar é usada para dimensionar os furos que não puderam ser dimensionados na vista isométrica projetada.
Propriedades
Uma vista auxiliar mantém uma relação principal/secundária com a vista a partir da qual foi gerada. Uma vista auxiliar herda as propriedades da vista principal por padrão.
Se você alterar as propriedades da vista principal, as propriedades da vista auxiliar também serão alteradas. No entanto, se você substituir uma propriedade de uma vista auxiliar e, em seguida, alterar essa propriedade na vista principal, a propriedade não será atualizada na vista auxiliar.
