No espaço de trabalho Desenho em Fusion, é possível utilizar os comandos no painel Criar na barra de ferramentas para colocar vistas de desenho em folhas para documentar um projeto.

Uma vista de desenho é um objeto que exibe uma projeção ortogonal 2D de um projeto 3D.

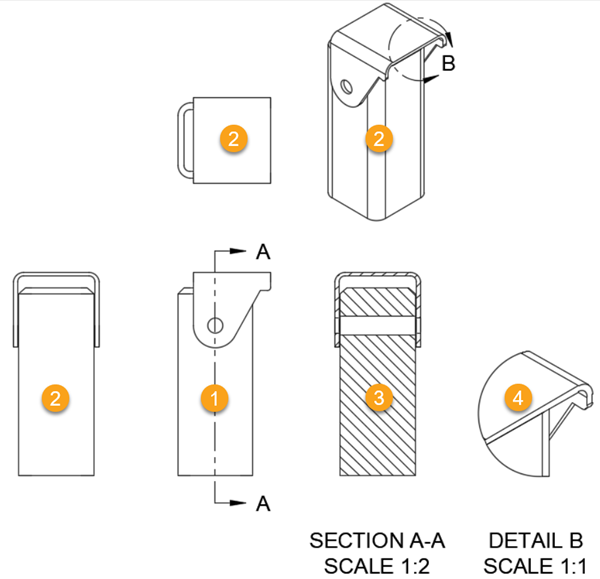

Há quatro tipos de vistas de desenho:

1. Vista base: a vista principal a partir da qual as vistas adicionais são geradas.
2. Vista projetada: vistas ortogonais que são projetadas em relação a uma vista principal.
3. Vista de corte: uma vista que corta uma montagem de projeto ao longo de uma linha específica para revelar o interior.
4. Vista de detalhe: uma vista ampliada de uma parte de outra vista de desenho.

Aparência e visibilidade da aresta

É possível editar o estilo de exibição e a escala, bem como a forma como as arestas tangentes, as arestas de interferência e as arestas de rosca são exibidas, para cada vista de desenho.

Estilo

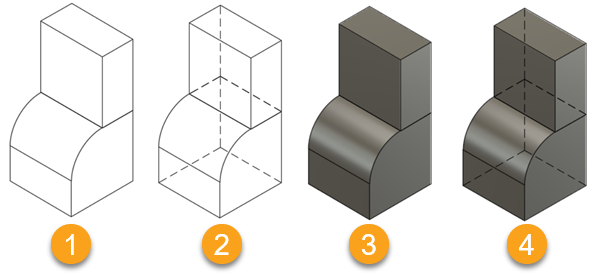

O estilo de exibição controla a forma como as arestas e faces visíveis e ocultas são exibidas em cada vista de desenho.

1. Arestas visíveis
2. Arestas visíveis e arestas ocultas
3. Sombreado
4. Sombreado com arestas ocultas

Melhorar a qualidade da vista (sombreada e sombreada com arestas ocultas)

Marque a caixa de seleção Melhorar a qualidade da vista para aprimorar a aparência de vistas sombreadas de projetos com uma mistura de peças longas e grossas.

Quando selecionado, o tamanho do arquivo aumenta, o que pode afetar negativamente o desempenho.

Escala

É possível escolher uma proporção predefinida ou escala fracionária para cada vista de desenho. Dimensione vistas individuais para cima ou para baixo com base no nível de detalhe que você precisa exibir.

Arestas tangentes

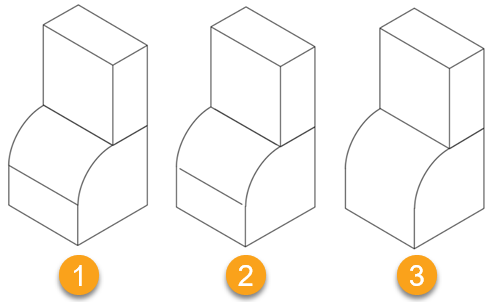

As arestas tangentes marcam a transição entre uma superfície plana e uma aresta arredondada, normalmente vistas como arestas com concordância.

1. Comprimento total
2. Encurtado
3. Desl.

Arestas de interferência

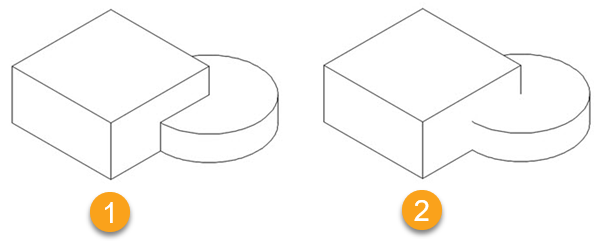

Uma aresta de interferência ocorre quando as faces de vários componentes efetuam a interseção. Quando a configuração Arestas de interferência estiver desmarcada, uma aresta é exibida mostrando onde os componentes se encontram.

1. Não marcado
2. Verificado

Após inserir a vista de desenho na folha, é possível adicionar cotas, geometria de anotação, notas, balões de referência e outras anotações para documentar ainda mais o projeto.

Nota: Quando você exclui uma vista de desenho, todas as cotas e anotações associadas são excluídas com ela.
