Vistas base

No espaço de trabalho Desenho em Fusion, é possível utilizar o comando Vista base para criar uma vista base de um projeto.

Uma vista base é a primeira vista de desenho que você coloca em uma folha. Uma vista base é uma projeção direta do projeto 3D, visualizada a partir de uma direção específica.

Quando você cria um novo desenho, o Fusion solicita que você insira uma vista base. Após inserir uma vista base em uma folha, é possível gerar vistas projetadas, de corte e de detalhe adicionais a partir dela.

É possível criar vistas base adicionais com diferentes propriedades de vista. Quando você cria uma nova vista base, é possível criar uma nova referência ou adicioná-la a uma referência existente no desenho.

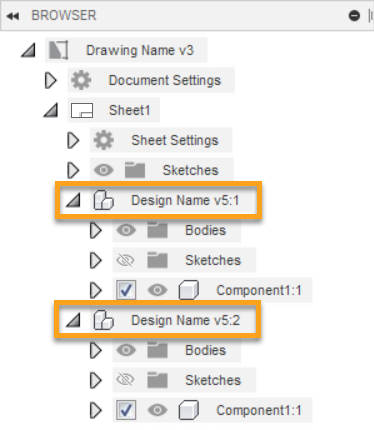

Se você criar uma nova referência, um novo nó aparecerá no navegador.

Se você adicionar a nova vista base a uma referência existente, ela será associada ao nó de referência existente no navegador.
