No espaço de trabalho Desenho em Fusion, é possível utilizar o comando Marcador de posição da vista base para criar um marcador de posição da vista base em um modelo de desenho.

Marcadores de posição da vista base

Um marcador de posição da vista base é a primeira vista de marcador de posição que você coloca em uma folha em um modelo de desenho. É possível gerar marcadores de posição adicionais da vista projetada a partir de um marcador de posição da vista base.

Quando você cria um desenho a partir do modelo de desenho, o marcador de posição da vista base gera automaticamente uma vista base da montagem de projeto referenciada no novo desenho.

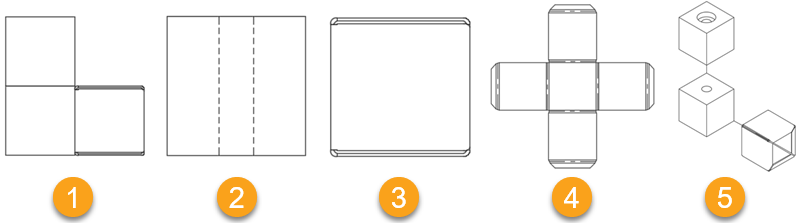

Há cinco representações de marcador de posição de vista base:

1. Montagem
2. Componente
3. Componente dobrado
4. Planificação
5. Storyboard

Quando você cria um novo modelo de desenho, o Fusion solicita que você insira um marcador de posição da vista base. Após colocar um marcador de posição da vista base em uma folha, é possível gerar marcadores de posição adicionais da vista projetada a partir dela.

É possível criar marcadores de posição adicionais da vista base com diferentes propriedades de vista na mesma folha ou em folhas adicionais. Ao criar um novo marcador de posição de vista base, é possível criar uma nova referência ou adicioná-la a uma referência existente no modelo de desenho.

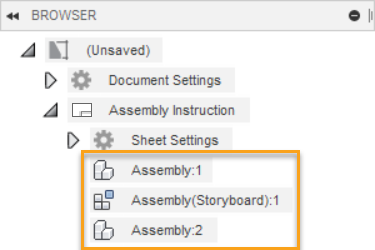

Se você criar uma nova referência, um novo nó aparecerá no navegador.

Se você adicionar o novo marcador de posição da vista base a uma referência existente, ele será associado ao nó de referência existente no navegador.

Marcadores de posição da vista projetada

No espaço de trabalho Desenho em Fusion, é possível utilizar o comando Marcador de posição da vista projetada para criar vistas de marcador de posição adicionais em um modelo de desenho, relativas a um marcador de posição da vista base.

Um marcador de posição de vista projetada é uma vista ortogonal que é gerada a partir do marcador de posição da vista base ou de outro marcador de posição da vista projetada na folha atual em um modelo de desenho.

Quando você cria um desenho a partir do modelo de desenho, os marcadores de posição da vista projetada geram automaticamente vistas projetadas da montagem de projeto referenciada no novo desenho.

Orientação

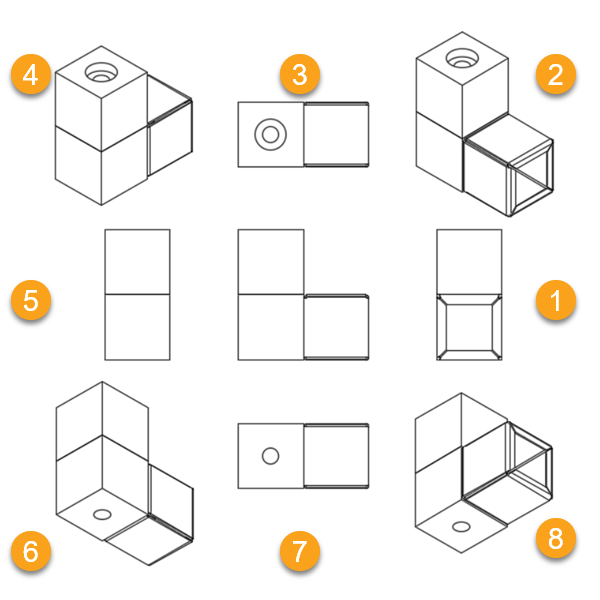

É possível criar marcadores de posição de vista projetada em 8 orientações, relativas à vista principal. A orientação é determinada pela direção na qual você arrasta o cursor ao criar o marcador de posição da vista projetada.

	Orientação	Direção de arraste
1	Direita	Direita (0 graus)
2	Isométrico NE	Superior direito (45 graus)
3	Topo	Acima (90 graus)
4	Isométrico NO	Superior esquerdo (135 graus)
5	Esquerda	Esquerda (180 graus)
6	SW Isometric	Esquerda inferior (225 graus)
7	Base	Abaixo (270 graus)
8	SE Isometric	Inferior direito (315 graus)

Propriedades

Um marcador de posição de vista projetada mantém uma relação principal/secundária com a vista de marcador de posição a partir da qual foi gerada. Um marcador de posição da vista projetada herda as propriedades do marcador de posição da vista base por padrão.

Se você alterar as propriedades do marcador de posição da vista base, as propriedades do marcador de posição da vista projetada também serão alteradas. No entanto, se você substituir uma propriedade de um marcador de posição da vista projetada e, em seguida, alterar essa propriedade no marcador de posição da vista base, a propriedade não será atualizada no marcador de posição da vista projetada.
