Modelos de desenho
No espaço de trabalho Desenho em Fusion, é possível criar modelos de desenho para aplicar padrões consistentes em novos desenhos que você e sua equipe criam, economizando tempo e esforço posteriormente.
Um modelo de desenho armazena blocos de margens e carimbo personalizados e pré-configurados, bordas, configurações de documento, folhas, configurações de folha, vistas de marcador de posição, configurações automatizadas de linhas de centro e marcas de centro, marcadores de posição de tabela, texto e imagens.
Utilize um modelo de desenho para que você não precise configurar suas preferências de desenho do zero cada vez que criar um desenho.
Quando você usa um modelo de desenho para criar um desenho, o Fusion analisa o projeto referenciado e automaticamente:
- Aplica as configurações do documento personalizado
- Cria folhas com as configurações personalizadas de folha, bloco de margens e carimbo, borda, texto e imagens nelas contidas
- Gera vistas de desenho para a montagem de projeto onde as vistas base e de marcador de posição são inseridas
- Gera uma lista de peças para a montagem de projeto onde o marcador de posição da tabela é colocado

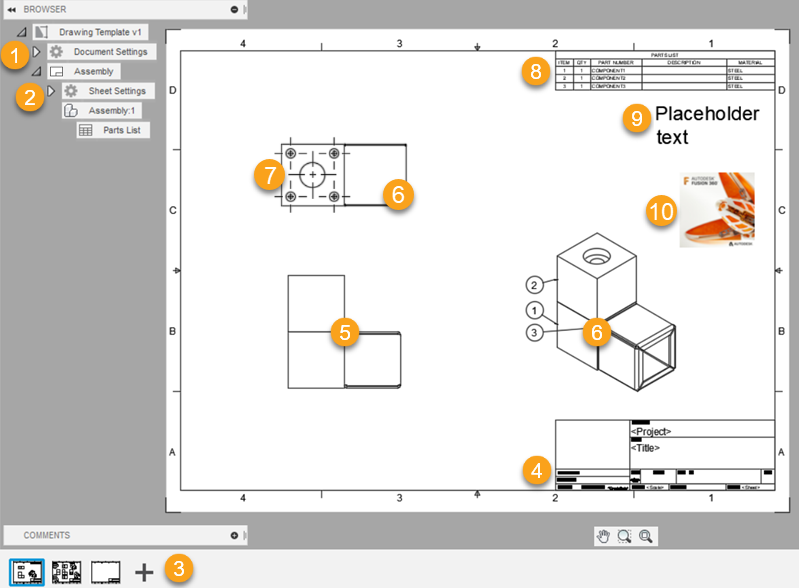

Elementos de um modelo de desenho
É possível criar ou modificar os seguintes elementos em um modelo de desenho:
- Configurações do documento
- Configurações da folha
- Folhas
- Blocos de título e bordas
- Marcadores de posição da vista base
- Marcadores de posição da vista projetada
- Marcas de centro e linhas de centro automatizadas
- Marcadores de posição da tabela
- Texto
- Imagens

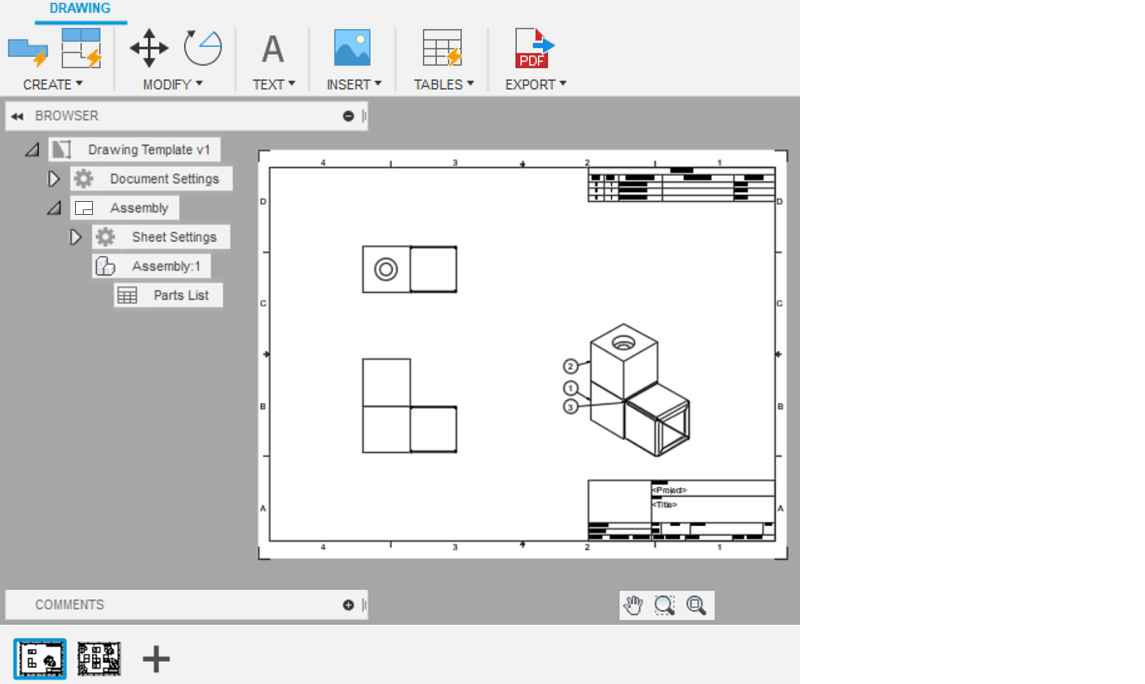

Ambiente contextual de modelo
Ao criar um modelo de desenho ou editar um modelo de desenho existente, insira o ambiente contextual Modelo.
É possível criar e modificar as configurações do documento, as configurações da folha, as folhas, os blocos de margens e carimbo, as bordas, os marcadores de posição da vista base e da vista projetada, os marcadores de posição da tabela, o texto e as imagens.
Após terminar de personalizar o modelo de desenho, é possível salvá-lo em um projeto no Painel de dados.
Você pode então:
- Selecione o modelo de desenho no diálogo Criar Desenho ao criar um desenho.
- Abra o modelo de desenho para modificá-lo.
- Compartilhe o modelo de desenho com outros membros da equipe.
