Referência de hachura (espaço de trabalho de desenho)

Na caixa de diálogo Hachura, é possível editar padrões de hachura em vistas de corte e vistas de corte parcial no espaço de trabalho Desenho em Fusion.

Acessar a caixa de diálogo Hachura

Clique duas vezes no padrão de hachura em uma vista de corte ou em uma vista de corte parcial.

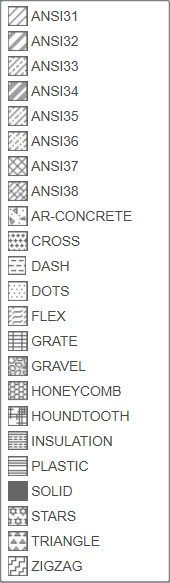

Padrão

Selecione um padrão de hachura na lista suspensa.

Fator de escala

Especifique o fator de escala para o padrão de hachura.

Ângulo

Especifique o ângulo do padrão de hachura.

Cor

Especifique a cor do padrão de hachura.
