Vistas de detalhe
No espaço de trabalho Desenho em Fusion, é possível utilizar o comando Vista de detalhe para ampliar uma parte de um projeto para fornecer anotações mais claras e precisas.
Uma vista de detalhe é uma vista de desenho que mostra uma parte de outra vista de desenho em uma escala ampliada.
É possível gerar uma vista de detalhe a partir de qualquer vista base, vista projetada ou vista de corte.

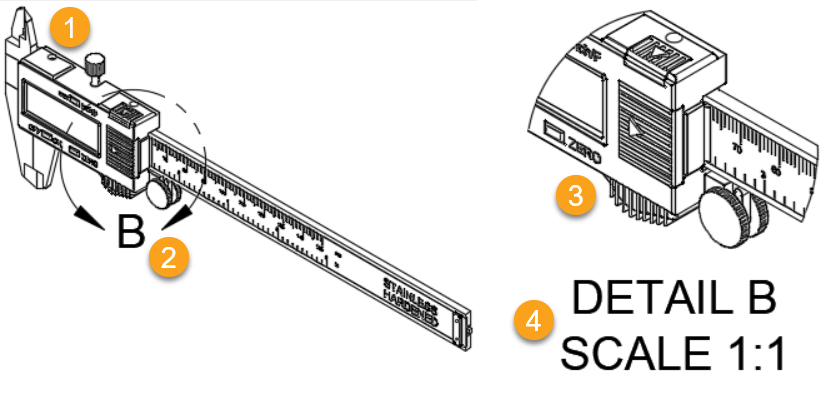

Elementos de uma vista de detalhe
- Vista principal: a vista de desenho a partir da qual a vista de detalhe é gerada.
- Limite de detalhe: define o limite que contém o detalhe e exibe o identificador para a vista de detalhe.
- Vista de detalhe: exibe o detalhe ampliado na escala selecionada.
- Legenda da vista de detalhe: exibe o nome, o identificador e a escala da vista de detalhe.
Associatividade
Se você mover a vista principal, o limite de detalhe também se moverá.
Se você ajustar o limite de detalhe, a vista de detalhe será atualizada automaticamente.
Se você excluir a vista de detalhe, o limite de detalhe e a legenda da vista de detalhe também serão excluídos.
Se você excluir o limite de detalhe, a vista de detalhe e a legenda da vista de detalhe também serão excluídas.
Se você excluir a legenda da vista de detalhe, a vista de detalhe e o limite de detalhe permanecerão na folha.
