Referência de bloco de título
Na caixa de diálogo Bloco de título, é possível editar as propriedades e a exibição de um bloco de título no espaço de trabalho Desenho em Fusion.
Se você planeja reutilizar blocos de margens e carimbo, bordas, configurações de documento ou configurações de folha em vários desenhos, crie um modelo de desenho para poupar tempo e aplicar normas consistentes. Também é possível criar vistas de marcador de posição e tabelas de marcador de posição que geram automaticamente vistas de desenho e listas de peças do projeto referenciado ao usar o modelo para criar um novo desenho.
Acessar a caixa de diálogo Bloco de título
Na folha atual, selecione o bloco de título, clique com o botão direito do mouse e, em seguida, selecione Editar bloco de título e a caixa de diálogo Bloco de título será exibida.
Seção Propriedades
A seção Propriedades contém as configurações Tipo de linha e Espessura de linha.
Clique na seta para retrair ou expandir esta seção.

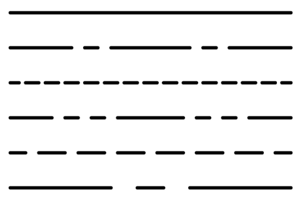

Tipo de linha
Selecione um tipo de linha no menu suspenso para alterar o tipo de linha da geometria de bloco de título nova ou selecionada.
|
 |

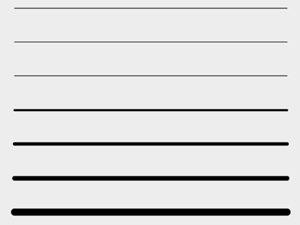

Espessura de linha
Selecione uma espessura de linha no menu suspenso para alterar a espessura de linha da geometria de bloco de título nova ou selecionada.
|
 |
Exibir seção
A seção Exibir contém as configurações Mostrar borda, Mostrar grade de layout e Snap à grade.
Clique na seta para retrair ou expandir esta seção.
Mostrar borda
Marque ou desmarque a caixa para exibir ou ocultar a borda ao redor da folha atual.
Mostrar grade de layout
Marque ou desmarque a caixa para exibir ou ocultar a grade de layout na tela enquanto edita o bloco de legenda.
Snap à Grade
Marque a caixa para efetuar o snap à grade de layout na tela enquanto edita o bloco de legenda.
Concluir bloco de título
Clique no botão Concluir bloco de legenda para concluir a edição do bloco de título e sair do ambiente contextual Bloco de título.
