No espaço de trabalho Desenho em Fusion, é possível utilizar o comando Vista de corte para cortar um projeto ao longo de uma linha específica para fornecer anotação clara para elementos de um projeto que, de outra forma, estão ocultos.

Uma vista de corte é uma vista de desenho que corta através de um projeto para revelar o interior.

É possível definir a linha de corte em uma vista principal e a vista de corte representa a área de superfície do corte ao longo dessa linha de corte.

É possível criar uma vista de corte através de uma montagem inteira ou excluir alguns componentes da vista de corte.

É possível gerar um gráfico de seção a partir de uma vista base, uma vista projetada ou de outro gráfico de seção.

Também é possível controlar a profundidade de uma vista de corte, para que ela exiba apenas a geometria pela qual a linha de corte corta, toda a geometria além da linha de corte ou uma quantidade especificada de geometria além da linha de corte.

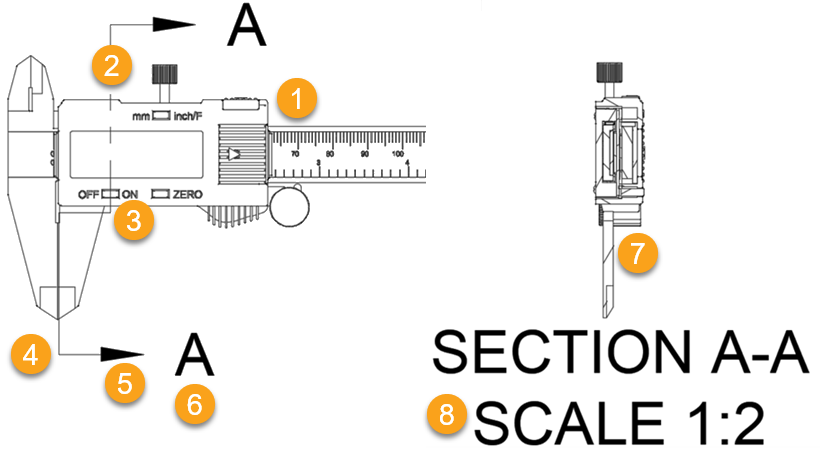

Elementos de um gráfico da seção

1. Vista principal: a vista de desenho a partir da qual a vista de corte é gerada.
2. Linha de corte: define a linha que corta através do projeto.
3. Linha de vergadura: define uma vergadura para deslocar onde a seção corta através de uma parte do projeto.
4. Linha final: define a extremidade do corte de seção.
5. Seta de direção: define a direção na qual o gráfico da seção se parece.
6. Identificador: define o limite que contém o detalhe e exibe o identificador para a vista de detalhe.
7. Vista de corte: exibe o corte da seção através do projeto na escala selecionada.
8. Legenda do gráfico da seção: exibe o nome, o identificador e a escala do gráfico da seção.

Tipos de gráficos da seção

Há quatro tipos de gráficos da seção:

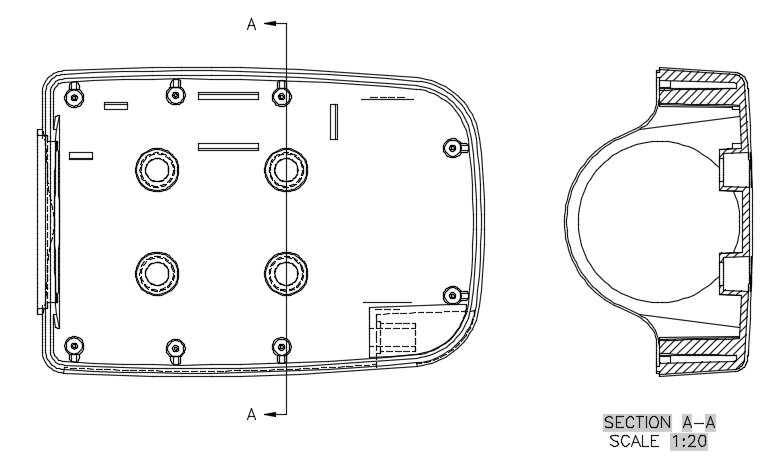

Completo: gerado quando o plano de corte passa através de toda a vista de desenho.

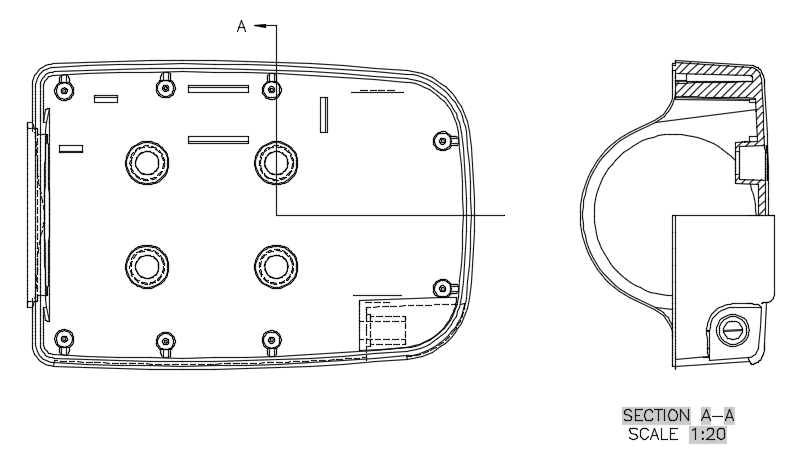

Metade: gerado quando o plano de corte passa por uma parte da vista de desenho.

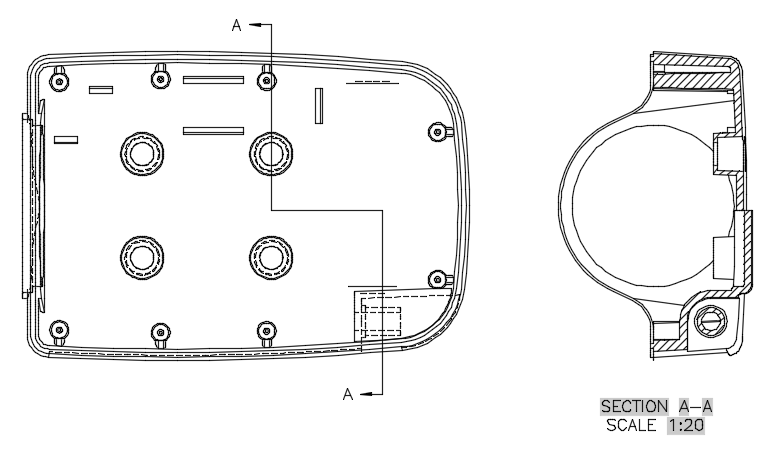

Deslocamento: gerado quando o plano de corte dobra para mostrar as operações que não se enquadram ao longo de uma linha de corte reta.

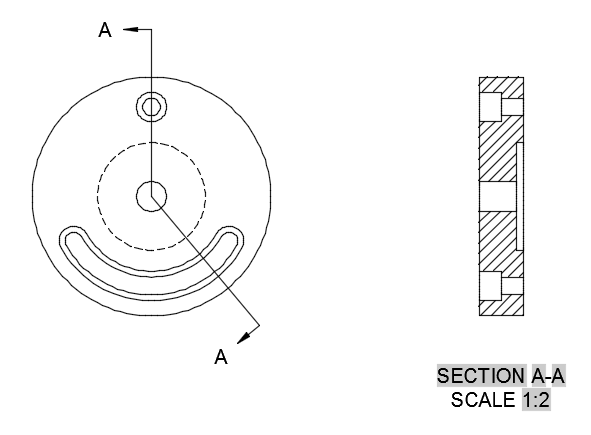

Alinhado: gerado quando o plano de corte passa através de toda a vista de desenho ao longo de dois planos não paralelos.

Associatividade

Se você mover a vista principal, a linha de corte também se moverá.

Se você ajustar a linha de corte, a vista de corte é atualizada automaticamente.

Se você excluir o gráfico da seção, a linha de corte e a legenda do gráfico da seção também serão excluídas.

Se você excluir a linha de corte, o gráfico de seção e a legenda do gráfico de seção também serão excluídos.

Se você excluir a legenda do gráfico da seção, o gráfico da seção e a linha de corte permanecerão na folha.

Restrição de alinhamento

Quando você coloca uma vista de corte, sua localização é restringida entre a vista de corte e a linha de corte, de modo que a vista de corte mantenha o alinhamento linear com a vista principal. Para a maioria dos gráficos de seção, a restrição de alinhamento é alinhamento horizontal ou vertical.

Nota: Pressione a tecla Shift para ativar ou desativar a restrição de alinhamento.

Normas ASME e ISO

Quando você cria um desenho pela primeira vez, o estilo de vista para corte é determinado pela norma de desenho (ASME ou ISO) definida nas preferências do espaço de trabalho Desenho.
