Snaps a objeto (espaço de trabalho de desenho)
Especifique pontos precisos em objetos.
Os snaps ao objeto permitem especificar pontos precisos em objetos sempre que você for solicitado a fornecer um ponto durante comandos como Cota, Vista de corte, Mover, etc.

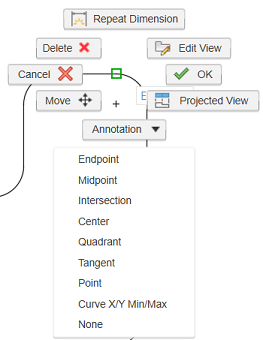

Os snaps ao objeto podem ser acessados por meio do menu de indicadores (clique com o botão direito do mouse).
Estes snaps a objeto são:
| Snaps a objeto | Descrição |
|---|---|
| Ponto final | Especifica o ponto final de uma aresta. |
| Ponto central | Especifica o ponto central de uma aresta. |
| Interseção | Especifica a interseção de duas arestas. |
| Centro | Especifica o ponto central de uma aresta circular ou de arco. |
| Quadrante | Especifica o quadrante de uma aresta circular ou de arco. |
| Tangente | Especifica o ponto tangente em uma aresta circular ou de arco. |
| Ponto | Especifica um ponto dentro da geometria do esboço (referência). |
| Curva X/Y mín/máx | Especifica o ponto mais afastado (horizontal ou vertical) de uma aresta curva. |

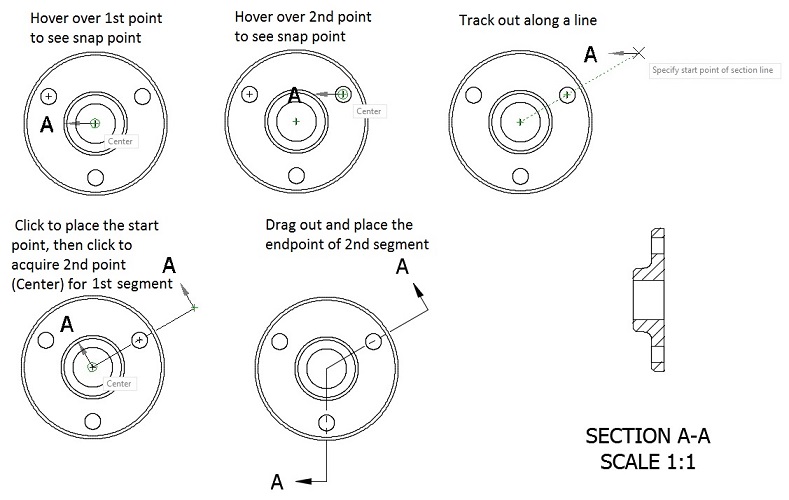

Observação: Para localizar pontos precisos, use o rastreamento de snap ao objeto. Passe o cursor sobre uma localização de snap ao objeto e rastreie ao longo de uma linha.
Pta

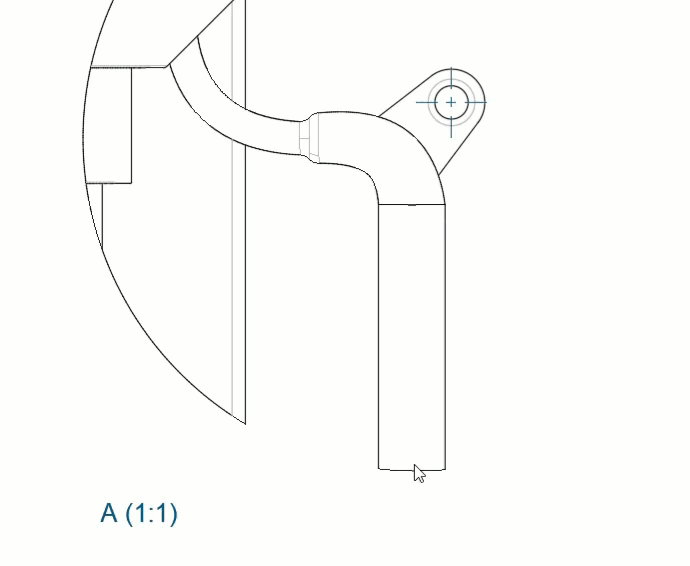

Ao inserir cotas, utilize o snap Curva X/Y Mín/Máx para dimensionar para o ponto mais afastado de uma aresta curva.
