Desenhos

O espaço de trabalho Desenho no Fusion permite criar desenhos para documentar projetos e animações.

Um desenho é um conjunto de folhas que documentam um projeto usando vistas de isométrica, anotações e vistas ortogonais 2D dimensionadas, anotações e tabelas para auxiliar na fabricação.

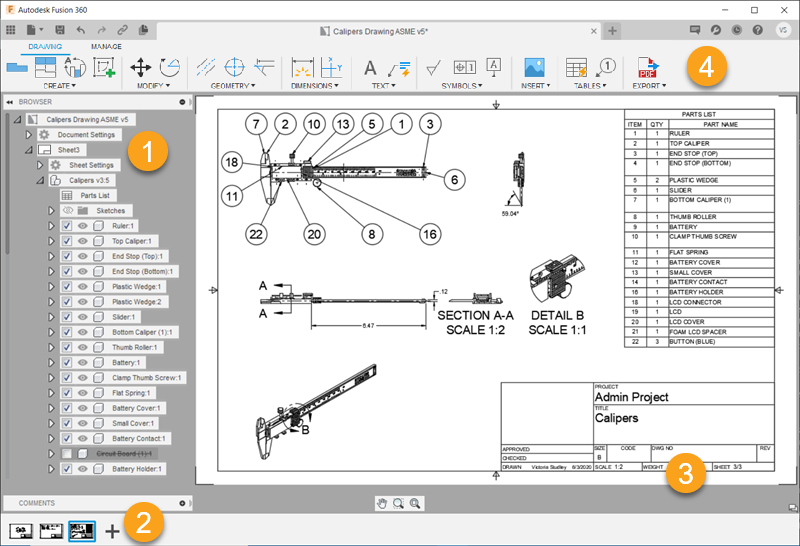

Elementos de um desenho

1. Browser: apresenta uma vista organizada dos dados em seu projeto. Você pode controlar as configurações do documento, as configurações da folha componente a supressão e o visibilidade do componente.
2. Folhas: representam partes de um desenho, com anotações e tabelas, dimensionadas para serem impressas em um conjunto de desenhos.
3. Bloco de título e Borda: exibe informações sobre a folha atual e uma borda ao redor do perímetro.
4. Barras de ferramentas comandos:
   • Criar: exibir projeções 2D de um projeto de 3D em uma folha. A primeira vista colocada é a vista base. É possível projeto vistas adicionais da vista base.
   • *Ferramentas * modificação: mover, rotacionar e excluir objetos em uma folha.
   • Anotação Geometria: adicione marcas de centro, linhas de centro, extensões de aresta e esboços de desenho a uma folha.
   • Cotas: medida geometria exibida em uma folha.
   • Texto e Chamadas de detalhe: aponte, legenda e anote elementos importantes em uma folha.
   • Símbolos: adicione identificadores de textura de superfície, operação de tolerância geométrica e referência a uma folha.
   • Imagem: adicione imagens PNG, JPG ou TIF suplementares a uma folha.
   • Tabelas: adicione a uma folha uma lista de peças com balões de referências numerados e identificadores de dobra.
   • Exportar: gere um conjunto de desenhos no formato PDF, DWG ou DXF. Gere uma lista de peças em formato CSV.

A partir do projeto

É possível usar a opção Novo desenho > a partir do projeto para criar um desenho e documentar um projeto estático.

Há três opções que permitem escolher quais componentes documentar no montagem:

• Montagem completa
• Somente visível
• Selecionar

A partir da animação

É possível usar a opção Novo desenho > a partir da animação para criar um desenho e documentar qualquer storyboard criado no espaço de trabalho Animação.

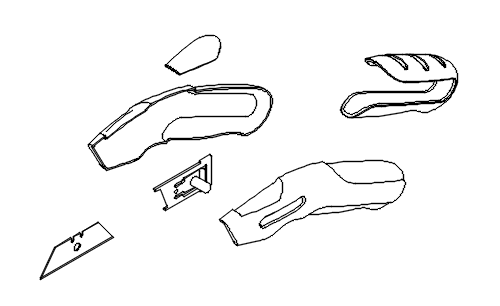

Ao criar um desenho a partir de uma animação, você pode documentar rapidamente as vistas explodidas de um montagem complexo.

A vista base representa o ponto mais recente no storyboard de animação.

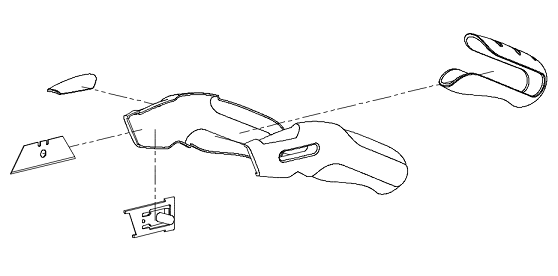

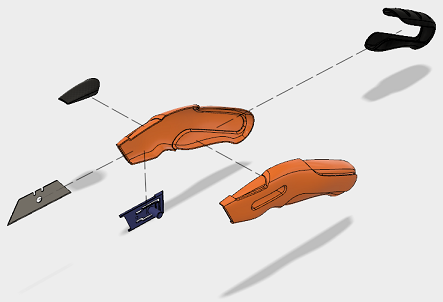

Exibir linhas de rastro

Quando criar uma animação na espaço de trabalho Animação, torneamento a Visibilidade de linha de rastros para exibir linhas de rastros em um desenho.

Animação	Desenho
