É possível incluir esboços de um projeto em um desenho ou criar um desenho que documente um projeto que contenha somente esboços.

Os esboços do projeto são exibidos no nó de referência.

Projetos que incluem componentes 3D e esboços

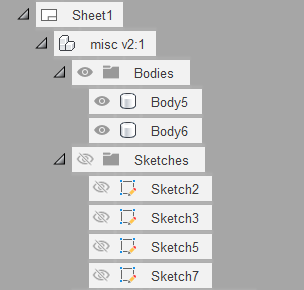

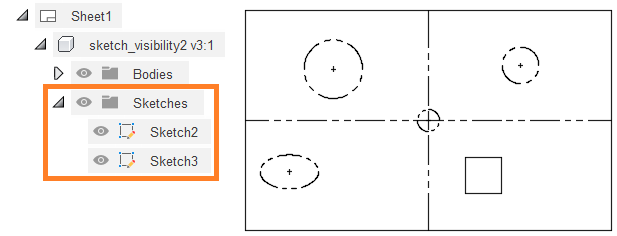

Quando você cria um desenho para um projeto que contém componentes 3D e esboços, os esboços são exibidos no navegador, mas estão ocultos por padrão. Se você deseja exibir um esboço em uma vista base, é preciso:

• Ativar a visibilidade do esboço
• Orientar a vista base para exibir o plano do esboço

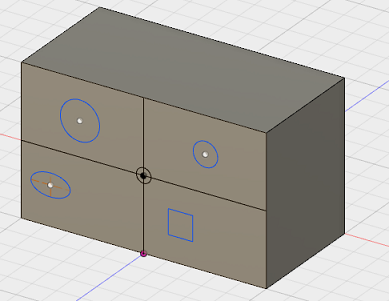

Por exemplo, a configuração de Orientação da vista base deve ser definida como Frontal para o seguinte esboço:

Projetos que contêm somente esboços

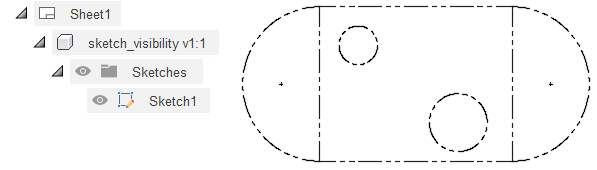

Quando você cria um desenho para um projeto que contém somente esboços, os esboços são exibidos no navegador e são visíveis por padrão. Se você deseja exibir um esboço em uma vista base, é preciso:

• Orientar a vista base para exibir o plano do esboço

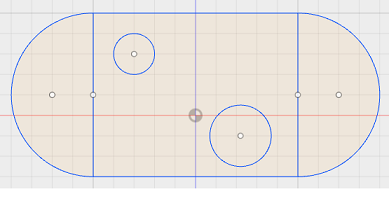

Por exemplo, a configuração de Orientação da vista base deve ser definida como Superior para o seguinte esboço:
