Modo de edição de perímetro

Editar um perímetro existente

1. No Gerenciador de biblioteca, selecione a biblioteca e clique em Editar.

2. No Gerenciador de conteúdo, clique em Perímetros e selecione o nome do perímetro que deseja editar.

3. Clique com o botão direito do mouse no nome do perímetro e selecione se deseja renomear, editar descrição, duplicar, criar um novo modelo 3D ou excluir o perímetro.

4. Se selecionar Novo modelo 3D, você atribuirá um modelo 3D para o perímetro nas etapas a seguir.

5. Conforme solicitado, forneça um nome adequado e salve o pacote.

6. Clique em Pacote de PCB > 3D Gerador de pacotes ou, no Painel de dados, clique com o botão direito do mouse no nome de um pacote carregado e selecione Inserir no projeto atual.

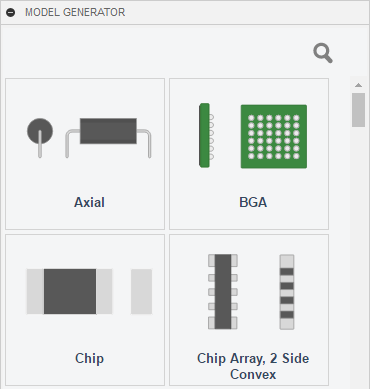

   O painel Gerador de pacotes é aberto, mostrando uma biblioteca de pacotes padrão 3D compatíveis com IPC.



7. Selecione um modelo adequado para o seu perímetro.

8. Clique em Atualizar visualização para adicionar o modelo ao desenho com o perímetro.

9. Se necessário, use Fusion ferramentas para revisar as cotas, o número de pinos e outros detalhes.

10. Selecione o modelo no navegador e use Fusion ferramentas para rotacionar e converter o pacote para alinhá-lo ao perímetro.
