Atividade 1: Criar a caixa de seleção com arestas chanfradas e inferiores retraídas

Nesta atividade, você

• Criar uma caixa primitiva no plano X-Z
• Apagar a face inferior da caixa
• Faça a extrusão dos lados da caixa para baixo e dimensione as arestas inferiores para dentro
• Preencher o furo na parte inferior da caixa com uma face retraída
• Chanfrar as oito arestas superiores

Caixa inicial primitiva (esquerda) e o exemplo acabado com a nova face inferior, arestas inferiores escaladas para dentro, lados com extrusão (mais longo) e superior chanfrado (direita).

Passos

1. Crie uma caixa primitiva no plano X-Z utilizando um retângulo central; suas dimensões devem ser L: 185 mm, W: 250 mm, H: 185 mm, cada uma com 2 faces.

   1. Em Fusion, crie um novo documento.

   2. Na barra de ferramentas Fusion, clique em Create > Create Form.

   3. Na barra de ferramentas Form, clique em Create > Box.

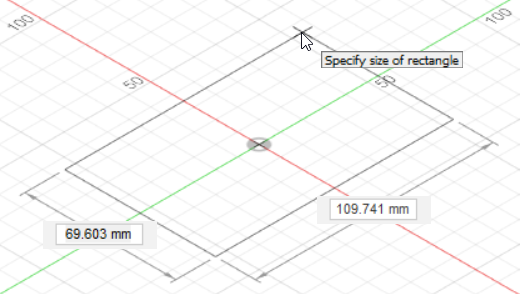

   4. Passe o mouse sobre o plano XZ para realçá-lo na tela.



   5. Clique no plano XZ para selecioná-lo como base para sua caixa.

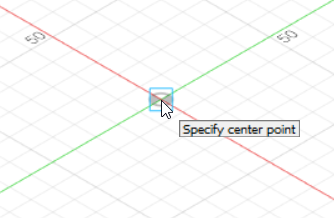

   6. Clique no centro do plano XZ para definir um ponto central para a caixa.



   7. Clique em outro ponto para definir o tamanho aproximado da caixa.



      Isso cria uma forma e abre a caixa de diálogo Caixa.

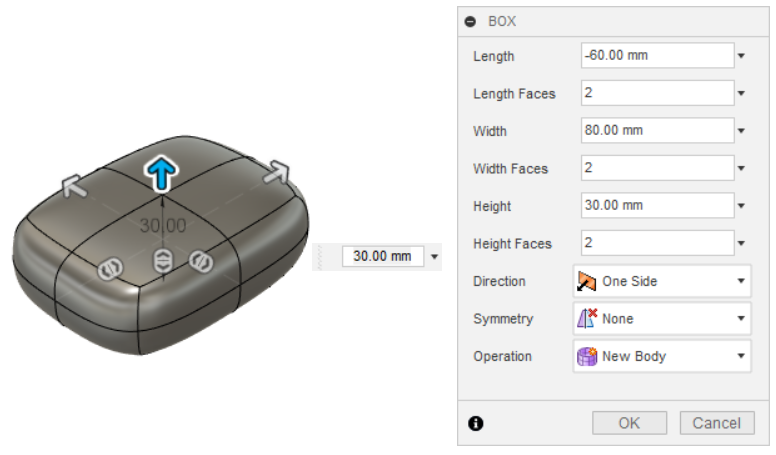

   8. Insira esses valores na caixa de diálogo Caixa e clique em OK.

      1. Comprimento: 185 mm, 2 faces

      2. Largura: 250 mm, 2 faces

      3. Altura: 185 mm, 2 faces

         Deixe a Direção, a Simetria e a Operação definidas como Um lado, Nenhum e Novo corpo, respectivamente.

      A caixa é criada com as cotas definidas. (Talvez seja necessário ajustar o zoom para ver toda a vista).

2. Exclua a parte inferior da caixa.

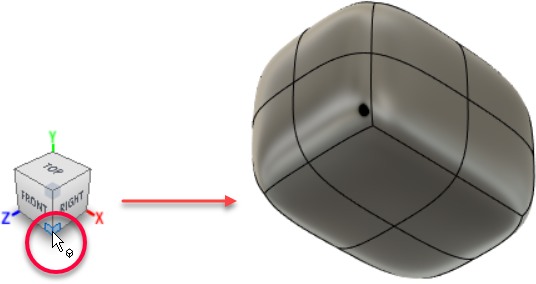

   1. Clique no canto inferior direito frontal do ViewCube para exibir a parte inferior da caixa.

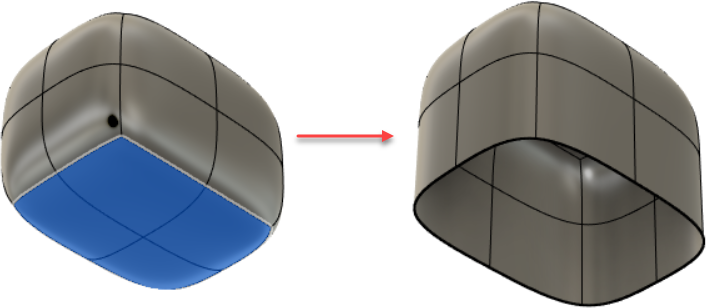

   2. Selecione (clique com a tecla Shift pressionada) as quatro faces inferiores e pressione Excluir.



3. Faça a extrusão dos lados da caixa para baixo por 10 mm e dimensione as bordas inferiores para dentro por um fator de 0,75.

   1. Na barra de ferramentas Form, clique em Modify > Edit Form.

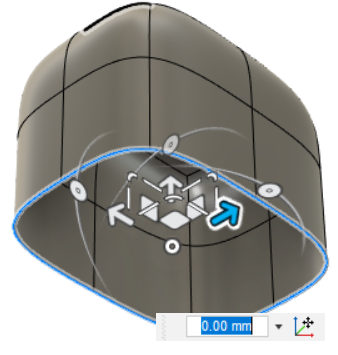

   2. Selecione (clique com a tecla Shift pressionada) todas as arestas inferiores da caixa.



   3. Arraste a seta vertical para baixo com a tecla Alt pressionada para efetuar a extrusão dos lados por 10 mm.



      Dica: Se não for possível arrastar exatamente -10 mm, insira o valor na caixa de distância.

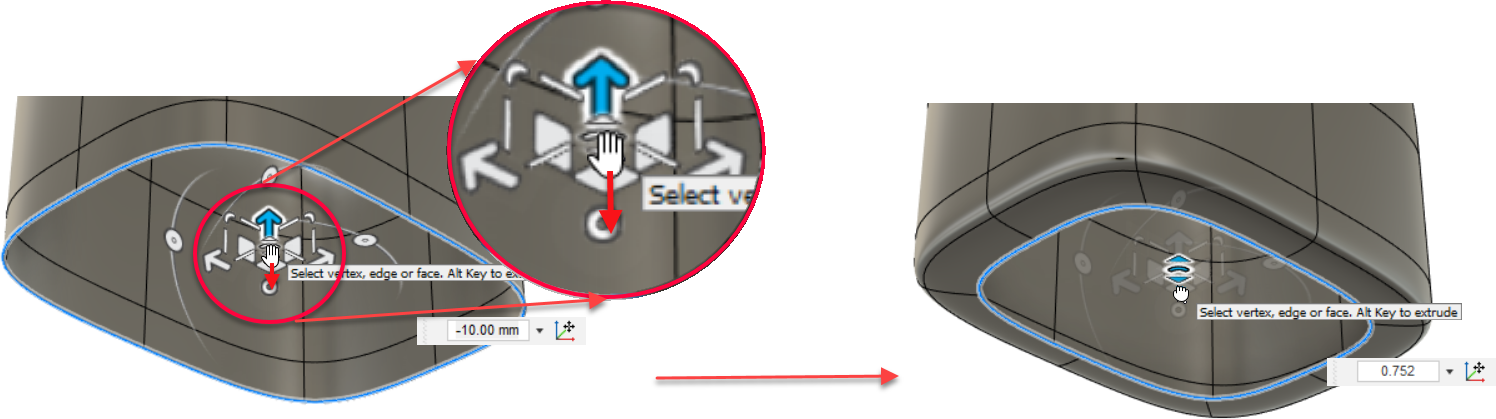

   4. Arraste uma das alças de aresta para dentro para um fator de escala de 0,75.



4. Preencha o furo na parte inferior da caixa com uma face retraída.

   1. Na barra de ferramentas Form, clique em Modify > Fill Hole.

      A caixa de diálogo Preencher furo é exibida.

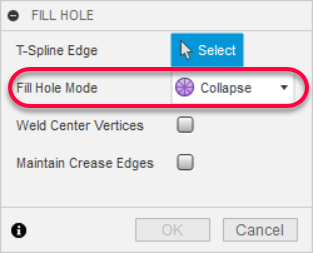

   2. Defina o Modo de preenchimento de furo como Recolher.



      Isso irá preencher o furo ao retrair todos os vértices para um ponto central.

      (Deixe Vértices do centro de solda e Manter arestas de dobra desmarcados.)

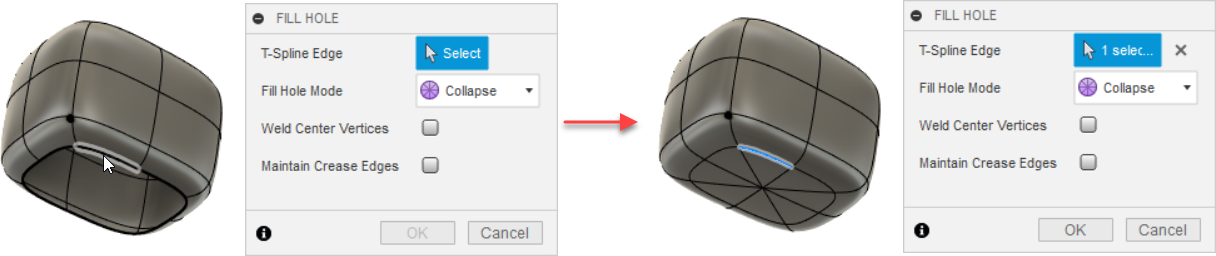

   3. Clique em uma aresta da abertura para criar a face inferior e, em seguida, clique em OK.



5. Chanfrar as oito arestas superiores usando uma localização de chanfro de 0,5 e 1 segmentos.

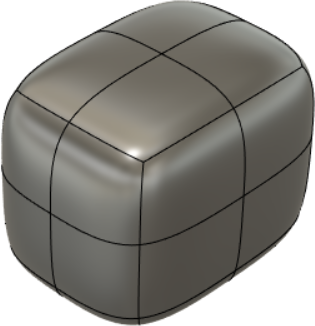

   1. Retorne à vista inicial.



   2. Na barra de ferramentas Form, clique em Modify > Bevel Edge.

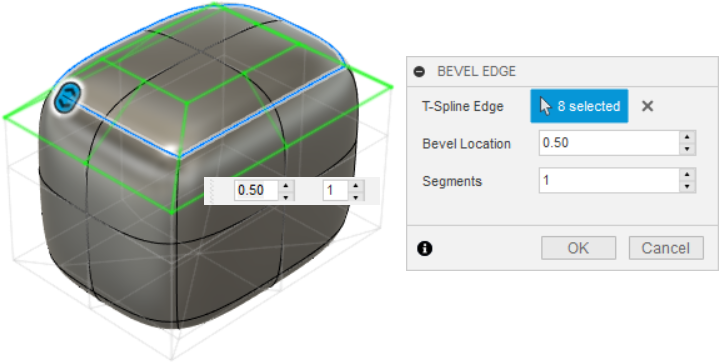

   3. Com a aresta da T-Spline definida como Selecionar, clique nas oito arestas superiores da caixa.



   4. Defina a localização do chanfro como 0,5 e os segmentos como 1 e, em seguida, clique em OK.

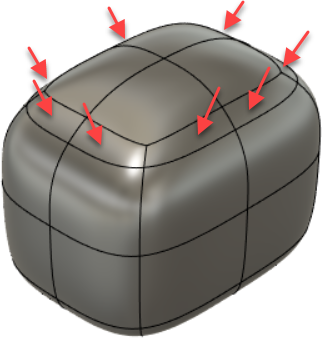

      Isso cria oito novas faces abaixo das arestas originais selecionadas



      A localização do chanfro é a parte das faces vizinhas, como uma fração, através da qual o chanfro se expande. Neste tutorial, é possível ver que o chanfro se estende pela metade (0,5) da face superior e pela metade da face inferior, com o novo segmento inserido entre eles.

      Os segmentos determinam quantos segmentos são criados entre faces adjacentes.

   5. Na barra de ferramentas Form, clique em Modify > Edit Form.

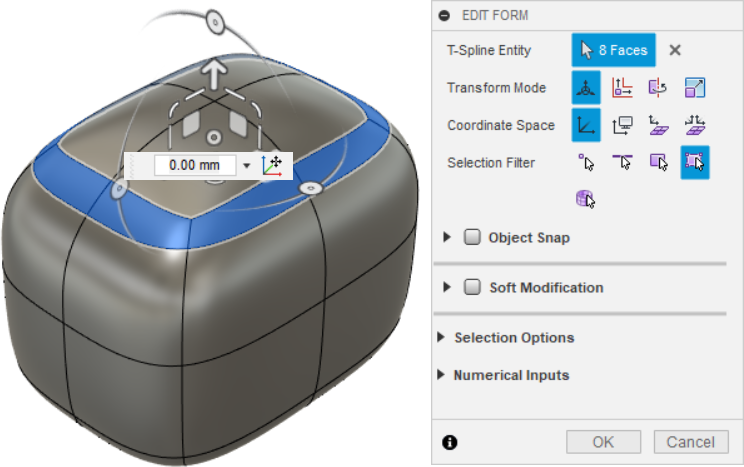

   6. Clique com a tecla Shift pressionada nas oito novas faces.

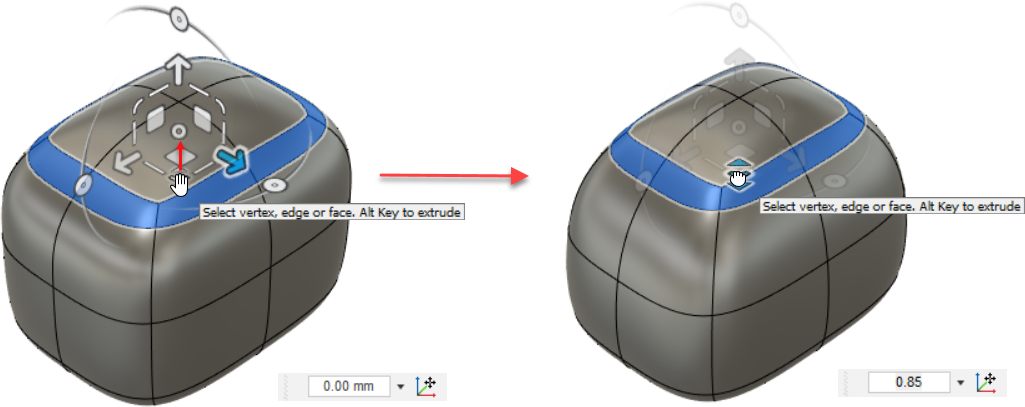

   7. Arraste o canto mais importante do manipulador para dentro e defina o valor como 0,85.

      Isso cria uma superfície superior um pouco mais cônica.



   8. Salve o trabalho.

Resumo da atividade 1

Nesta atividade, você

• Criou uma caixa primitiva no plano X-Z
• Excluída a face inferior da caixa
• Extrusão dos lados da caixa para baixo e escalação das arestas inferiores para dentro
• Preencheu o furo na parte inferior da caixa com uma face retraída
• Chanfrado nas oito arestas superiores

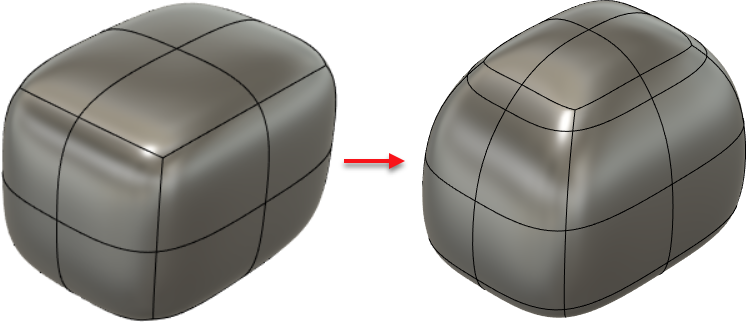

Caixa inicial primitiva (esquerda) e o exemplo acabado com a nova face inferior, arestas inferiores escaladas para dentro, lados com extrusão (mais longo) e superior chanfrado (direita).
