Atividade 2: Criar o manipulador

Nesta atividade, você

Criar um caminho para a alça utilizando uma Spline de Ponto de Ajuste
Criar um perfil circular para utilizar como varredura para a alça
Forneça forma para a alça utilizando a varredura
Criar aberturas para utilizar para mesclar a alça com o corpo
Mesclar a alça com as duas aberturas no corpo

primitivo de caixa

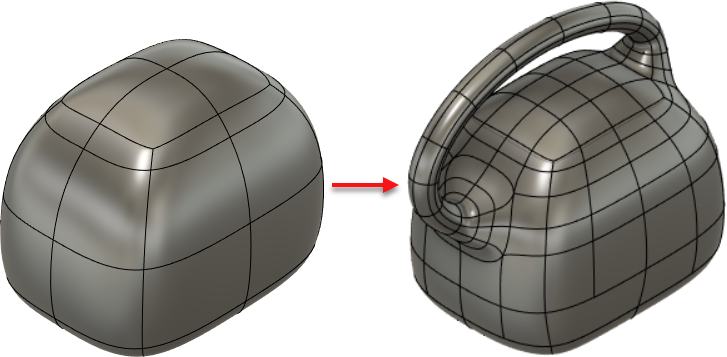

Caixa chanfrada criada na Atividade 1 (esquerda) e o exemplo acabado com um manipulador (direita).

Pré-requisitos

Abra o arquivo salvo no final da atividade 1.

Passos

Crie uma Spline de ponto de ajuste para utilizar como um caminho para o manipulador.

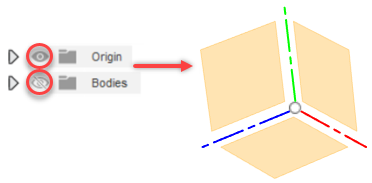

1. Ative o nó Origem e desative o nó Corpos para ver o sistema de eixos.

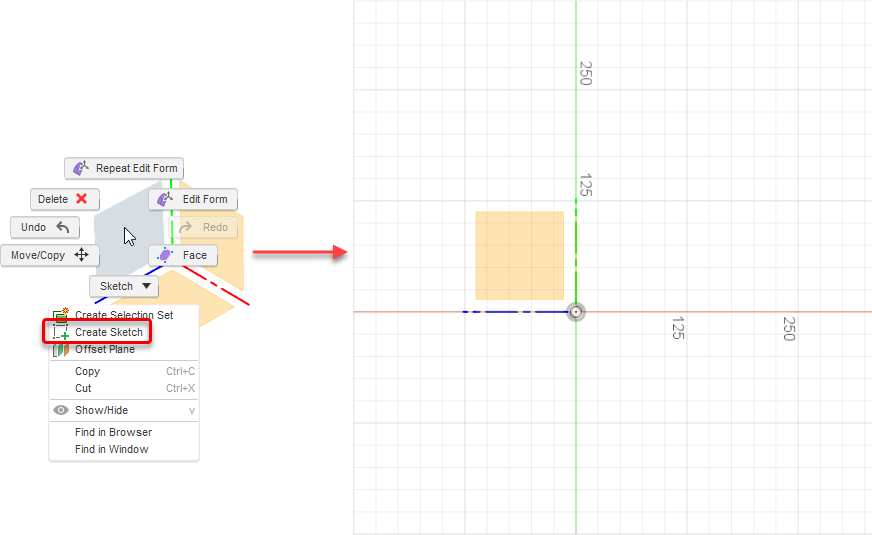

2. Clique com o botão direito do mouse no plano YZ e clique em Criar esboço no menu de contexto.

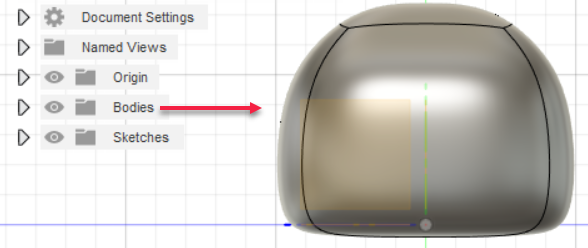

3. Ative a visibilidade do nó Corpos.
4. Na barra de ferramentas Sketch, selecione Create > Spline > Fit Point Spline.

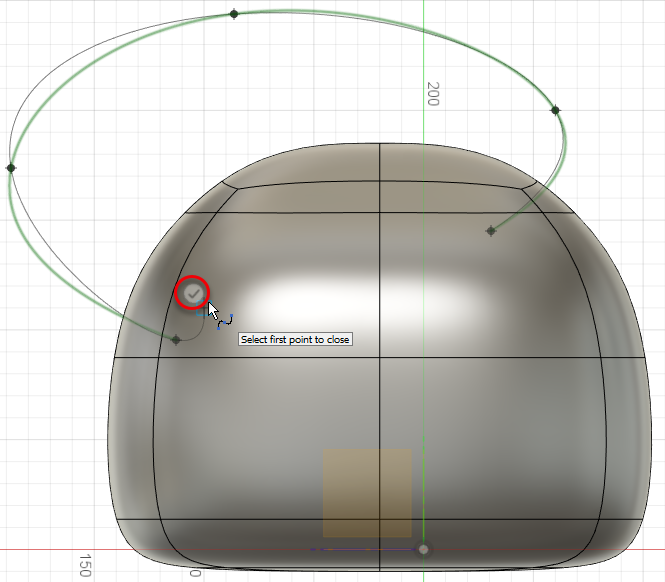

5. Clique em pontos na forma de um manipulador.
6. Para concluir o desenho, clique no ponto Criar e continuar próximo ao último ponto.
7. Clique em Concluir esboço.

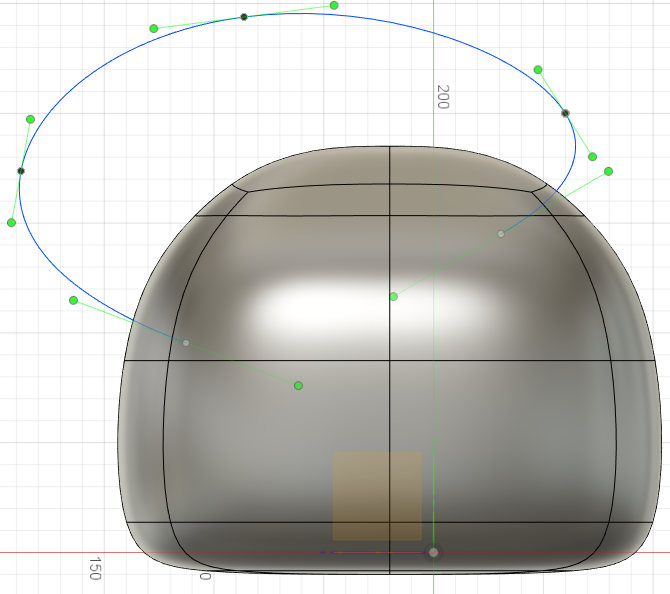

  A spline é criada.
Crie um perfil circular para usar como varredura para o manipulador.
1. Na barra de ferramentas Form, clique em Construct > Plane Along Path.

  Isto permite desenhar um perfil circular em um plano no início da spline.

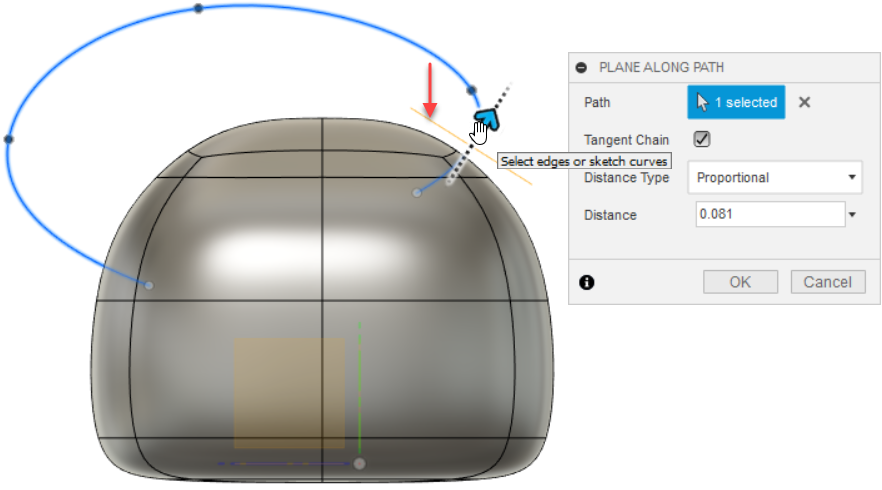

2. Clique no primeiro segmento do caminho.

  O plano perpendicular ao caminho é exibido em laranja.

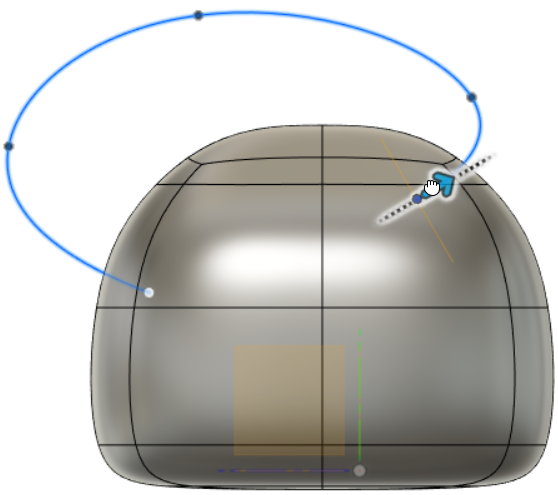

3. Arraste até o início da spline para que o plano seja movido para o início do caminho.
4. Clique em OK para fechar a caixa de diálogo Plano ao longo do caminho.

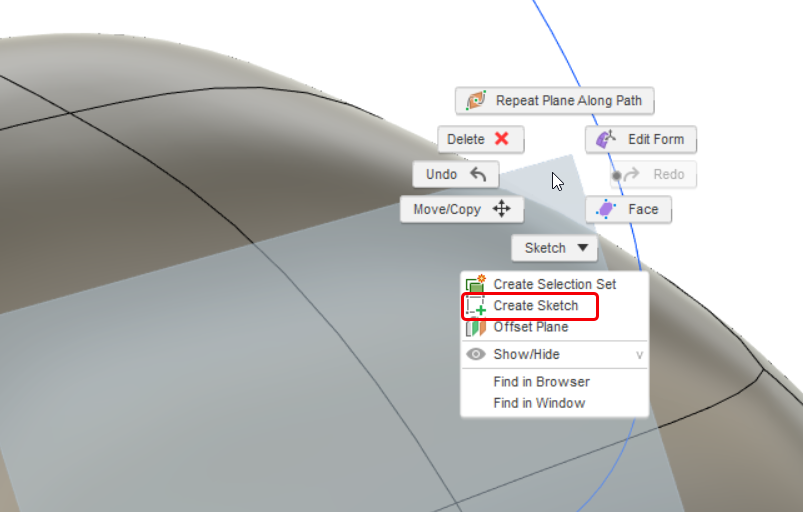

5. Gire o objeto e aumente o zoom e, em seguida, clique com o botão direito do mouse no plano que acabou de mover e clique em Criar esboço.

  Dica: Clique em uma área do plano que esteja fora do objeto para evitar a seleção de uma superfície de objeto.

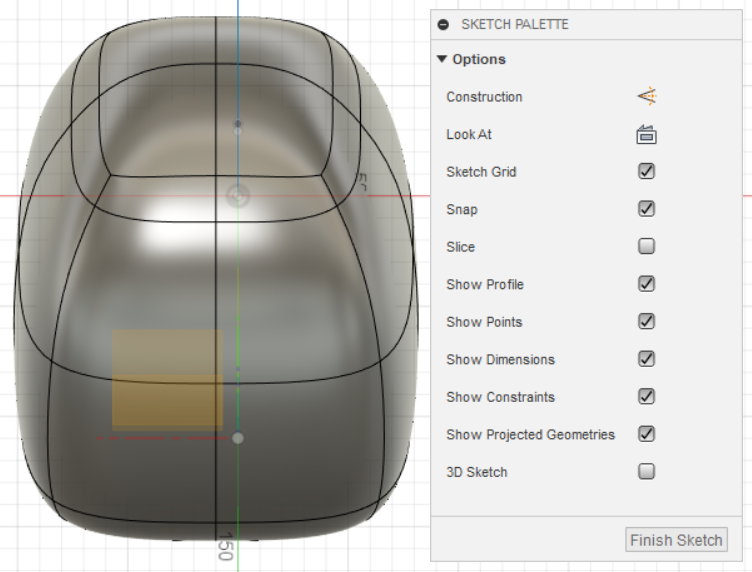

  O objeto é rotacionado e a caixa de diálogo Paleta de esboços é exibida.
6. Na barra de ferramentas Sketch, clique em Create > Circle > Center Diameter Circle.

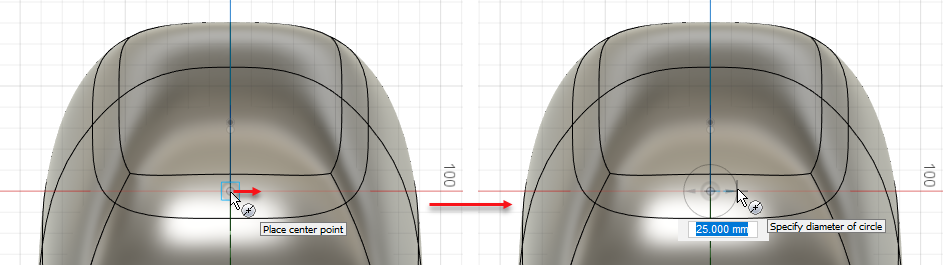

7. Arraste para fora do ponto no centro do plano (que também é o ponto inicial da spline) para criar um círculo de 25 mm de diâmetro.

  Dica: Ao arrastar, é possível digitar o valor para inseri-lo na caixa de diâmetro, se necessário.
8. Clique em Concluir esboço.

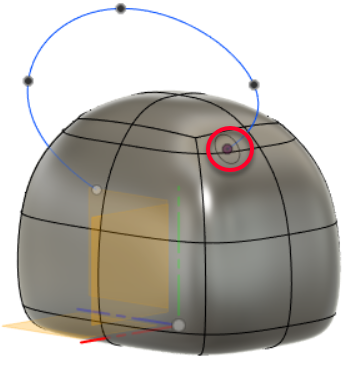

  O perfil circular é criado.
Para dar forma ao manipulador, crie uma varredura com estas características.
- Espaçamento do perfil: Curvatura
- Faces do perfil: 8
- Espaçamento do caminho: Curvatura
- Faces do caminho: 12
- Seleção em cadeia: ** ativada **
- Orientação: Perpendicular
- Distância: 1,00
- Operação: Novo corpo
1. Na barra de ferramentas Form, clique em Create > Sweep.

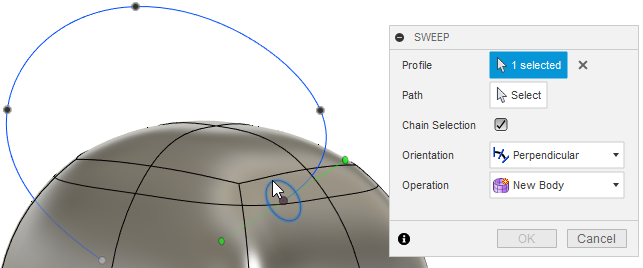

2. Com Perfil definido como Selecionar na caixa de diálogo Varredura, clique no perfil circular.
3. Com Caminho definido como Selecionar, clique na spline.

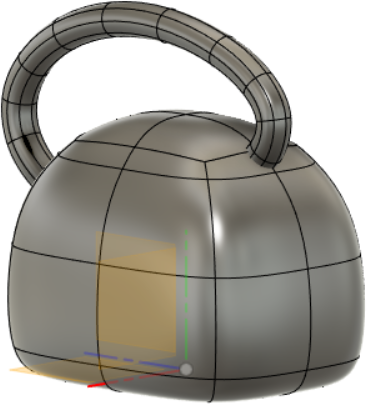

  Uma alça é formada e a caixa de diálogo Varredura é alterada.

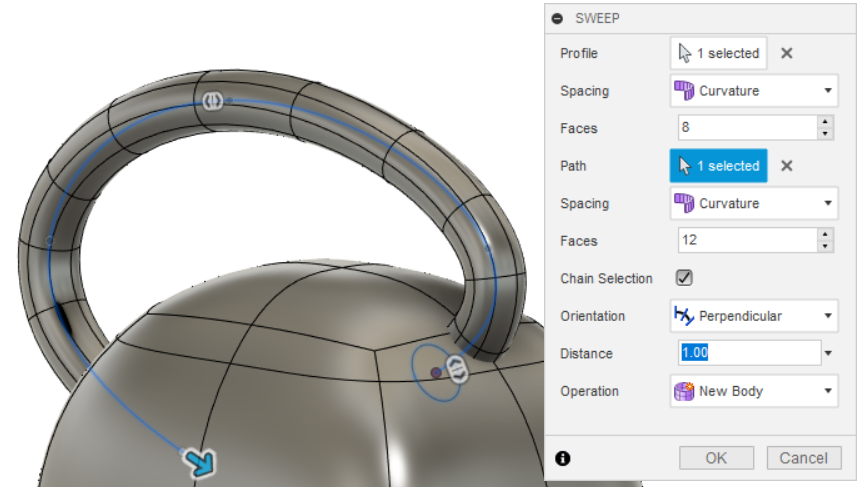

4. Insira esses valores na caixa de diálogo Varredura e clique em OK.
  - Espaçamento do perfil: Curvatura
  - Faces do perfil: 8
  - Espaçamento do caminho: Curvatura
  - Faces do caminho: 12
  - Seleção em cadeia: ** ativada **
  - Orientação: Perpendicular
  - Distância: 1,00
  - Operação: Novo corpo
  O manipulador está pronto para mesclar com o corpo.
Crie uma abertura para utilizar para mesclar um lado da alça com o corpo.
1. Exiba o lado direito do corpo e ative Selecionar na barra de ferramentas.

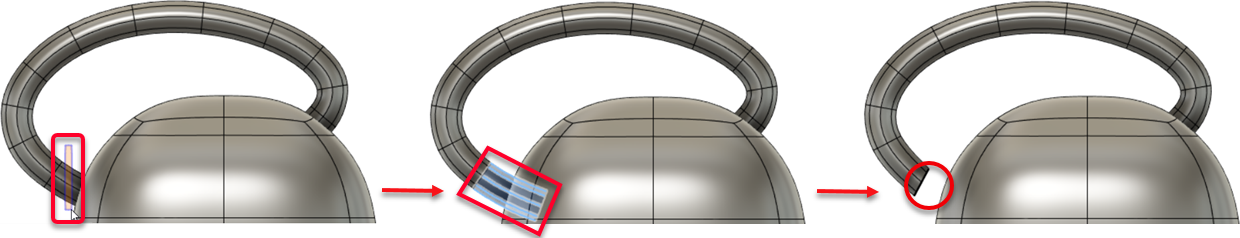

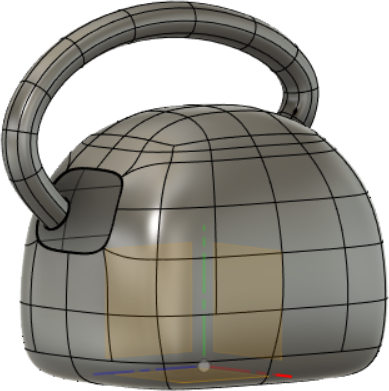

2. Selecione as oito faces na extremidade da alça e pressione Delete para excluí-las.
3. Na barra de ferramentas Forma, clique em Modificar > Subdividir e, em seguida, defina esses valores na caixa de diálogo Subdividir.
  1. Modo de inserção: exato
  2. Especificar: Ativado
  3. Faces de comprimento e faces de largura: 1

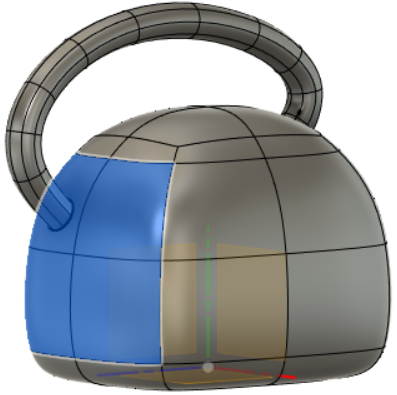

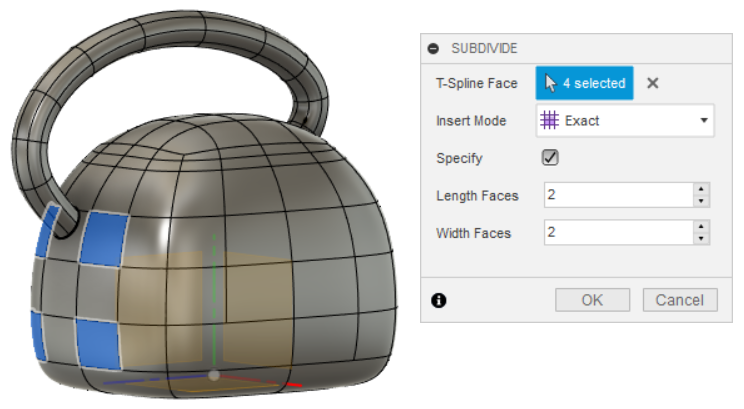

4. Com a face da T-Spline definida como Selecionar, clique nas quatro faces na parte de trás do corpo abaixo da extremidade da alça.
5. Defina as faces de comprimento e as faces de largura como 2.

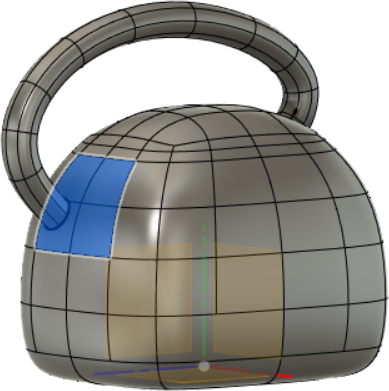

6. Clique em OK para fechar a caixa de diálogo Subdividir e clique com a tecla Shift pressionada nas quatro faces abaixo da extremidade do manipulador.
7. Pressione Excluir para excluir as quatro faces selecionadas.
Mescle a nova abertura na parte posterior do corpo com a abertura do manipulador e, em seguida, crie outra abertura e faça o mesmo para a parte frontal do corpo.

Utilize o recurso Ponte para fazer isso, com Faces definidas como 3.
1. Na barra de ferramentas, clique em Modify > Bridge.

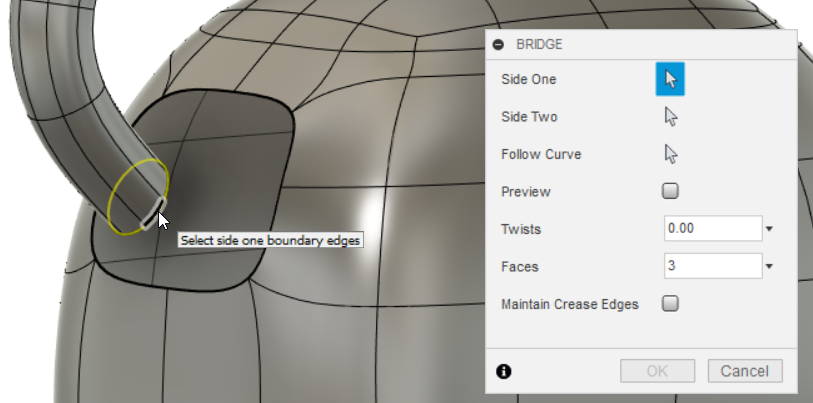

2. Com o lado um definido como Selecionar , clique duas vezes em uma aresta na extremidade da alça.
3. Com o lado dois definido como Selecionar , clique duas vezes em uma aresta da abertura no corpo.
4. Defina Faces como 3 e clique em OK.

  As duas aberturas são mescladas.

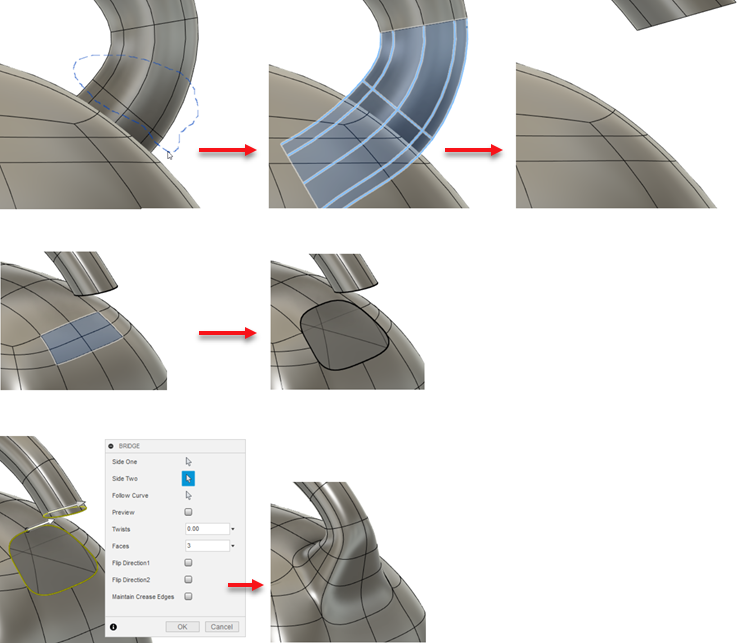

5. Utilize o mesmo fluxo de trabalho para mesclar o outro lado do manipulador.
  - Faces a serem excluídas na extremidade frontal da alça: 16 (dois conjuntos).

    Dica: Na barra de ferramentas, clique em Selecionar > Seleção de forma livre para que você possa arrastar em torno das 16 faces.
  - Faces a serem excluídas do corpo abaixo da extremidade frontal da alça: 4
6. Salve o trabalho.
