Atividade 4: Conectar o spout ao painel, criar um furo na parte superior e espessar as paredes

Nesta atividade, você

• Conectar o bico ao corpo
• Criar um furo na parte superior da paleta para que a água possa ser adicionada
• Engrossar as paredes para fortalecê-las

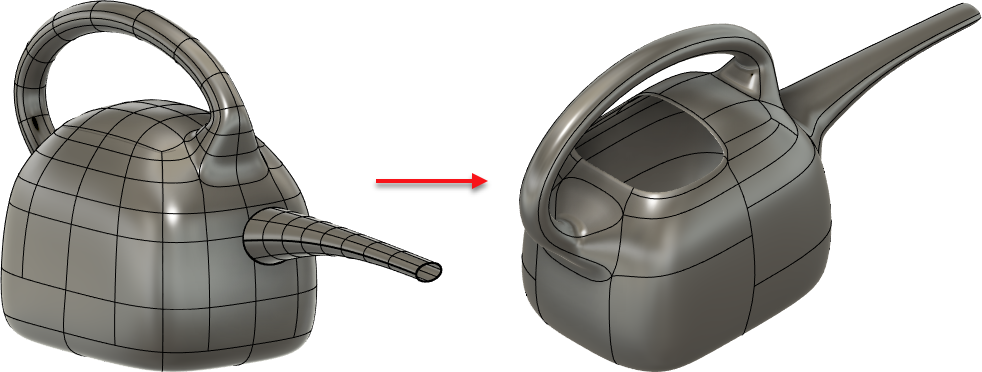

Prego com o bico criado na Atividade 3 (esquerda) e o painel acabado na direita com furo, bico conectado e paredes espessadas (direita).

Pré-requisitos

• Abra o arquivo salvo no final da atividade 3.

Passos

1. Unir o bico ao corpo ao uni-lo com um valor de Faces de 3.

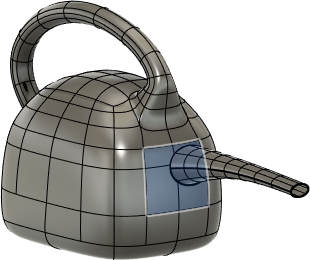

   1. Selecione (clique com a tecla Shift pressionada) as quatro faces na base do bico.

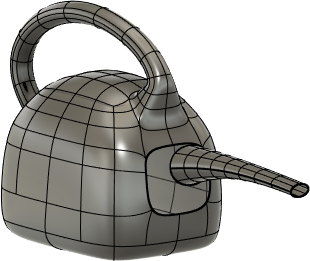

   2. Pressione Excluir para excluir as faces.



   3. No menu Form, clique em Modify > Bridge.

      A caixa de diálogo Ponte é exibida.

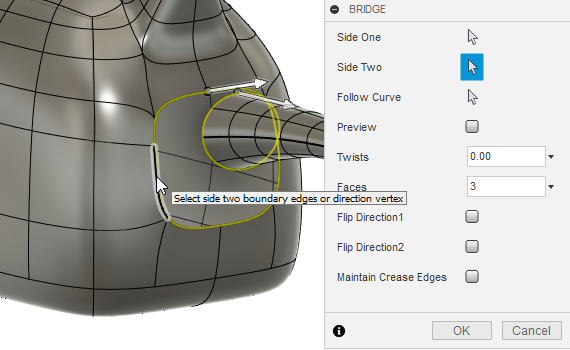

   4. Com o lado um definido como Selecionar na caixa de diálogo Ponte, clique duas vezes na aresta da base de spout.



   5. Defina Lado Dois como Selecionar e clique duas vezes em uma aresta da abertura do painel.



   6. Insira 3 na caixa Faces.

      Isso determina o número de divisões a serem criadas entre as duas aberturas unidas.

   7. Clique em OK.

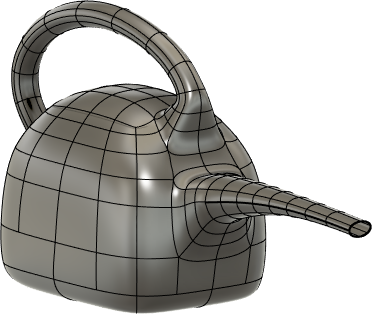

      O bico é conectado ao bico.

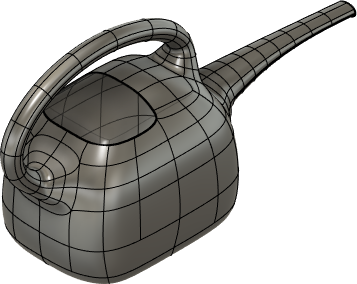

2. Exclua as 16 faces na parte superior da serpentina de água para criar uma abertura para água.

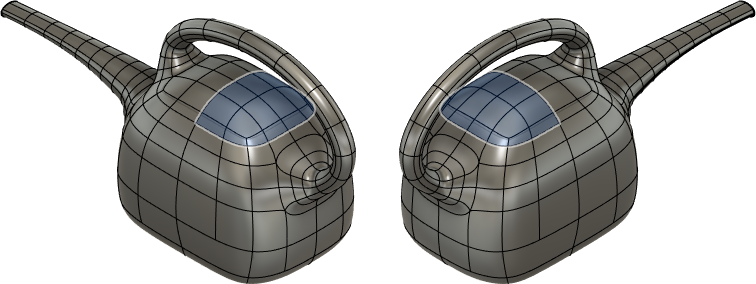

   1. Selecione (clique com a tecla Shift pressionada) as 16 faces na direção da parte posterior da parte superior do painel de irrigação.



   2. Pressione Excluir para excluir as faces.



3. Aumente a espessura do corpo para 2,5 mm usando o tipo de espessura Suave.

   1. Na barra de ferramentas Form, clique em Modify > Thicken.

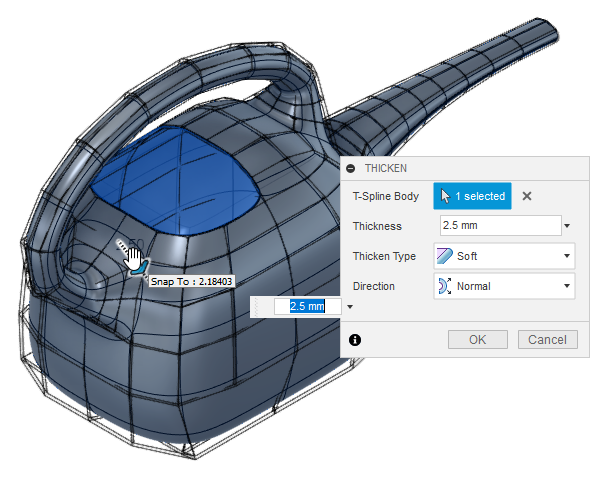

      A caixa de diálogo Espessura é exibida. Com Corpo da T-Spline definido para seleção, clique em qualquer lugar no corpo.



   2. Defina Espessura como 2,5 mm, Espessura como Suave e Direção como Normal.

   3. Clique em OK.

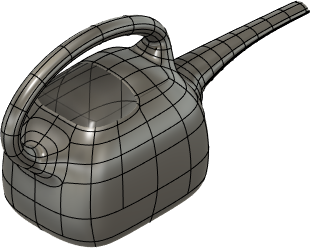

      A espessura é adicionada ao painel.

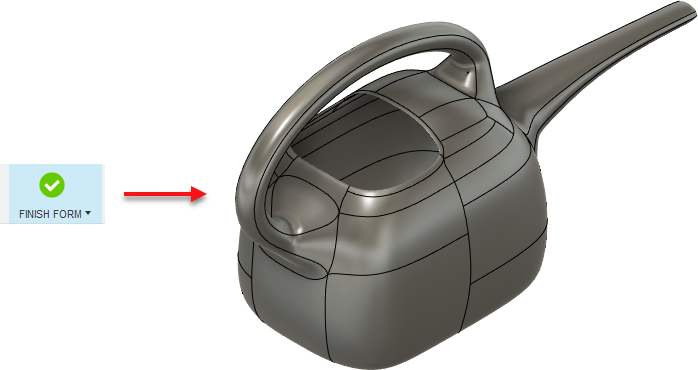

   4. Na barra de ferramentas Forma, clique em Concluir forma para completar o painel de água.



Resumo da atividade 4

Nesta atividade, você

• Conectado o bico ao corpo
• Criou um furo no topo da paleta para que a água possa ser adicionada a ele
• Engrossou as paredes para fortalecê-las

Prego com o bico criado na Atividade 3 (esquerda) e o painel acabado na direita com furo, bico conectado e paredes espessadas (direita).
