Curvas de amplitude de simulação de evento dinâmico

Em simulações de eventos Dinâmicos, você pode determinar o quão longe e rápido um corpo ou entidade deve se mover, a direção na qual deve se mover e sua taxa de movimento.

Se você conhece os valores de carga, aplique cargas transitórias e ative Dependente de etapa para ativar a Curva de magnitude.

Se você não conhece os valores de carga, mas conhece o deslocamento sob carga, utilize uma restrição prescrita e permita que o solucionador calcule a carga necessária para criar esse deslocamento, usando as etapas especificadas na Curva multiplicadora.

Duração e amplitude

Especifique uma duração para a simulação e forneça curvas de amplitude que descrevam as condições de limite de carga transitória (curva de magnitude) ou deslocamento prescrita (curva multiplicadora) durante essa duração.

Nota: Para reduzir o tamanho do arquivo e o tempo de análise, use o número mínimo de etapas para descrever o deslocamento.

curva multiplicadora

Figura 1. Exemplo de curva multiplicadora mostrando vários passos.

Nota: A duração da simulação e a duração das curvas de amplitude devem coincidir.

curva multiplicadora

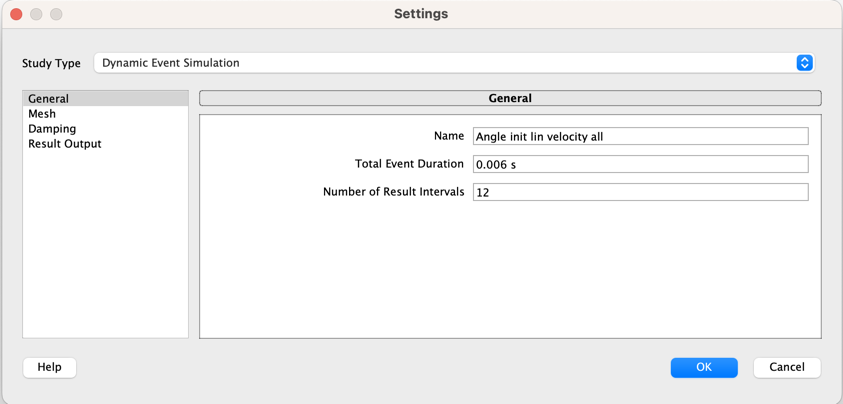

Figura 2. Configurações de estudo mostrando a Duração total do evento que coincidem com os intervalos de tempo na curva multiplicadora na Figura 1.

Considerações sobre tempo de análise

O número padrão de etapas é um, que é apropriado para uma carga monotônica. Neste caso, você prescreve as cargas e condições de limite com uma rampa linear de zero a um.

Simulação de eventos de uma etapa

Figura 3: Problema de carga com uma rampa para cima linear.

Se a carga não for monotônica, especifique quantas etapas o solucionador deve usar. Por exemplo, você pode desejar carregar o modelo até um valor determinado e, em seguida, descarregá-lo de volta para zero. Essa simulação usaria dois passos.

Simulação de eventos em duas etapas

Figura 4: problema de carga/descarga com uma rampa linear para cima/para baixo.

Observação: Não especifique mais etapas do que você precisa. Cada etapa adiciona um tempo similar à análise da etapa anterior.
