Curvas de amplitude em simulações de eventos quase estáticos

Em estudos quase estáticos, o conceito de tempo é sem dimensão. O tempo é simplesmente uma pseudo-hora que mede a aplicação das cargas transitórias e as condições de limite estabelecidas.

Se você conhece os valores de carga, aplique cargas transitórias e ative Dependente de etapa para ativar a Curva de magnitude.

Se você não conhece os valores de carga, mas conhece o deslocamento sob carga, utilize a restrição prescrita e permita que o solucionador calcule a carga necessária para criar esse deslocamento, usando as etapas especificadas na Curva multiplicadora.

Duração e amplitude

Especifique o número de etapas para a simulação e forneça curvas de amplitude que descrevem a carga transitória (curva de magnitude) e as condições de limite de deslocamento prescrita (curva multiplicadora) nessas etapas.

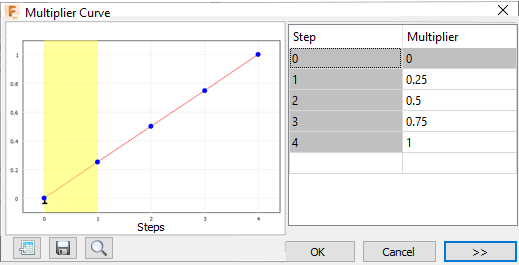

Figura 1. Exemplo de curva multiplicadora mostrando vários passos.

Nota: Para reduzir o tamanho do arquivo e o tempo de análise, use o número mínimo de etapas para descrever o deslocamento.

Considerações sobre tempo de análise

O número padrão de etapas é um, que é apropriado para uma carga monotônica. Neste caso, você prescreve as cargas e condições de limite com uma rampa linear de zero a um.

Figura 2: Problema de carga com uma rampa para cima linear.

Se a carga não for monotônica, especifique quantas etapas o solucionador deve usar. Por exemplo, você pode desejar carregar o modelo até um valor determinado e, em seguida, descarregá-lo de volta para zero. Essa simulação usaria dois passos.

Figura 3: problema de carga/descarga com uma rampa linear para cima/para baixo.
