Precauções

Selecione o tipo apropriado de análise para os fenômenos que você está tentando simular. Para ajudá-lo a escolher uma simulação, leia as descrições resumidas na página Tipos de simulação. Em seguida, para obter informações mais detalhadas, siga os links fornecidos nessa página para ver os tópicos de tipo de análise individuais.

Importante:

• A precisão dos resultados da simulação é tão boa quanto as suposições feitas ao configurar o modelo.
• Há muitas vezes mais de uma forma de obter os resultados desejados. Favorecer o caminho que é mais eficiente (minimizando o tamanho do modelo e o tempo de cálculo), desde que os resultados não sejam comprometidos.
• Tenha cuidado para não sobrerrestringir ou sub-restringir seu modelo. Assegure-se de que o modelo pode mover da mesma forma que a peça ou montagem real que ele representa.

Exemplo: Se você deseja que um modelo sólido de uma viga se comporte como se fosse simplesmente suportado, não restrinja as faces finais. Se a face final não puder ser convertida axialmente, a viga não estará livre para rotacionar. Em vez disso, aplique a restrição a uma única aresta. Essa aresta age então como um fulcral. A imagem a seguir demonstra a maneira correta e errada de simplesmente suportar uma barra quadrada:

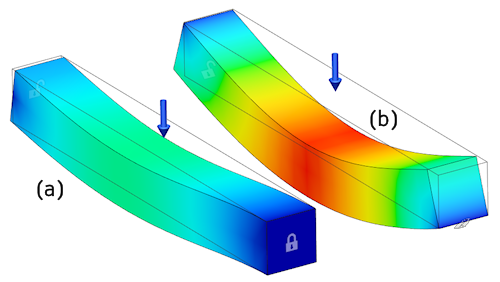

Figura 1: Comparação de dois esquemas de restrição.

(a:) A translação da face na extremidade direita é restringida em todas as três direções globais. O final da barra não pode rotacionar devido à restrição axial. Portanto, a barra (a) se comporta como uma viga embutida e deflexiona muito menos que a barra (b).

(b): A translação da aresta inferior na extremidade direita é restringida em todas as três direções globais. A barra é livre para girar nesta aresta. Portanto, a barra (b) se comporta como uma viga simplesmente apoiada e se deflexiona muito mais do que a barra (a).

Portanto, como você pode ver, não é necessário aplicar uma restrição rotacional para restringir a rotação. Na verdade, os graus de liberdade rotacionais (graus de liberdade) não são aplicáveis aos elementos sólidos. Portanto, as restrições de grau de liberdade rotacional e as cargas de momento aplicadas aos elementos sólidos não têm efeito sobre os resultados. Assegure-se de que as restrições de translação não imponham uma restrição rotacional não intencional e inválida.
