Remover corpos ou componentes

Exclua partes do modelo da participação em um estudo de simulação.

Remova corpos ou componentes que não sejam importantes para o estudo de simulação e que só aumentem o tempo de solução e dificultem a criação de malha. Se a massa de um componente for importante para o estudo, mas não os detalhes do componente em si, é possível remover o componente e substituir uma carga de Ponto de massa equivalente.

Você pode estar familiarizado com o termo suprimir neste contexto, que é frequentemente acompanhado com um comando ativar. Em Fusion, o propósito do comando Remover é o mesmo. A diferença é que não há nenhum comando unremove ou restore.

Remover corpos ou componentes

1. Selecione um ou mais corpos ou componentes no navegador ou graficamente na tela.
   • É possível selecionar corpos para remover ou corpos para manter.

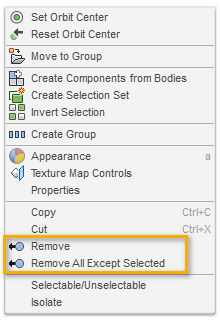

2. Clique com o botão direito do mouse para abrir o menu de contexto.
3. Selecione uma das seguintes opções:
   • Remover : remove os corpos ou componentes selecionados.
   • Remover todos exceto os selecionados : remove os itens que não estão selecionados no momento e mantém os selecionados.

Utilize o método mais conveniente com base no número de corpos no modelo, no número que está sendo removido e na facilidade relativa de seleção.

Restaurar corpos ou componentes removidos

Uma vez removida uma peça, a operação é capturada na linha de tempo. Se você remover vários itens de uma só vez, entradas individuais da linha do tempo serão criadas para cada item. Para restaurar um corpo ou componente que foi removido, utilize um dos três métodos a seguir:

• Se você tiver acabado de remover um corpo ou componente, clique em Desfazer para restaurá-lo.
• Exclua a ação de remoção apropriada na linha de tempo.
• Crie um novo modelo de simulação, que irá incluir todos os corpos e componentes no modelo de produção.
