Restringir uma análise térmica
Ao executar simulações, é importante restringir a análise corretamente. Quando a análise está sobrerrestringida, o solucionador tem poucas variáveis para resolver o problema corretamente. Quando a análise está sub-restringida, o solucionador não tem informações suficientes para calcular todas as variáveis.
Análises adequadamente restringidas
As análises adequadamente restringidas permitem o equilíbrio da energia, a energia na análise deve igualar a energia da análise. Uma análise deve conter uma temperatura, convecção ou carga de radiação para fornecer uma temperatura de referência. Qualquer carga térmica pode ser suficiente como fonte de calor ou dissipador de calor quando acoplada a uma carga de referência de temperatura.
Análise sobrerrestringida
A sobrerrestrição de uma análise ocorre quando você inseriu muitas informações no modelo ou em uma única localização. Como mencionado na página Cargas térmicas, a mesma superfície não pode conter uma temperatura e outra carga térmica. O software impede que você aplique uma temperatura e outra carga térmica na mesma superfície. Duas superfícies adjacentes são permitidas. Ter duas condições de carga diferentes em qualquer localização em um modelo ainda está sobrerrestringindo o modelo.

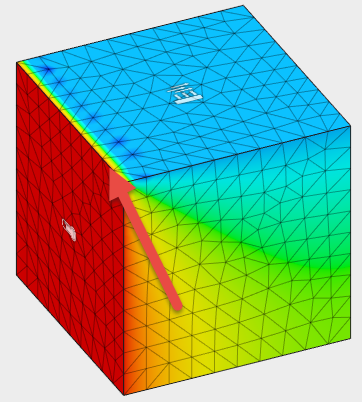

Nota: Na imagem anterior, uma restrição de temperatura é colocada em uma face adjacente a um coeficiente de filme. O vértice sob a seta está sobrerrestringido. Observe que os nós de um elemento no vértice que as duas faces encontram têm uma temperatura menor. Estes nós de baixa temperatura são o efeito do vértice sobrerrestringido.
Nota: evite ter condições térmicas que compartilham qualquer parte da geometria. O modelo pode ser corrigido adicionando um pequeno chanfro para separar as faces com cargas aplicadas ou dividindo uma das superfícies.
Análise sub-restringida
A restrição de uma análise é o oposto de sobrerrestrição de uma análise e não há cargas suficientes para resolver a análise corretamente. Pode haver vários resultados dependendo de quais cargas térmicas são aplicadas.

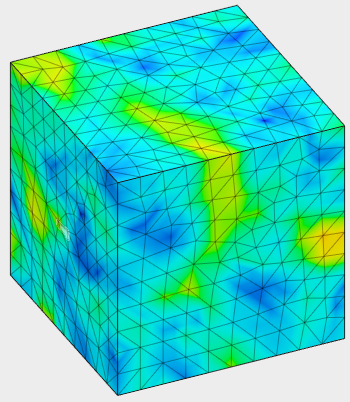

Se houver somente uma temperatura referenciada no modelo e nenhuma outra carga de calor, o modelo não terá nenhum fluxo de calor ou gradiente de temperatura. Este tipo de caso de carga pode fazer com que um gradiente térmico se pareça com o seguinte:

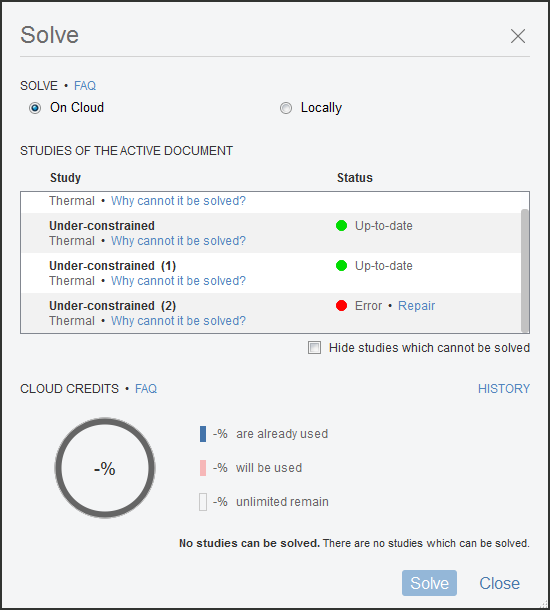

Um modelo sem uma carga que faz referência a uma temperatura na análise não é resolvido. Avisos devem aparecer na caixa de diálogo Solucionar.
Para obter mais informações, clique no link Reparar.

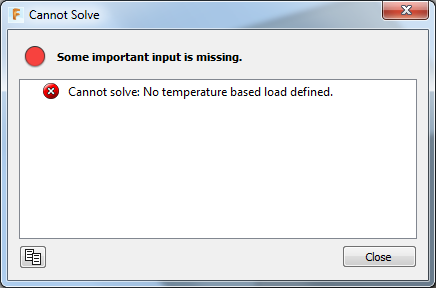

Analisa a configuração sem uma carga com base na temperatura definida não pode ter um gradiente de temperatura porque não há referência.
