Atividade 1: Criar um novo estudo de tensão estática

Nesta atividade, você cria o Estudo 1 - Tensão estática no qual

Nota: As unidades de simulação são independentes das unidades especificadas no espaço de trabalho Projeto.

configuração de análise de tensão estática

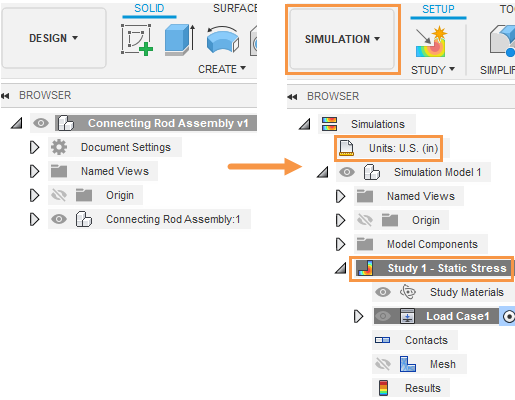

Navegador quando o modelo é importado pela primeira vez (esquerda). Navegador após criar um novo estudo de tensão estática (direita).

Pré-requisitos

Passos

  1. Abra o modelo de forma inicial, Connecting Rod Assembly na direção Z para cima, na pasta Basic Training no Data Panel.

    1. Se o Painel de dados não estiver exibido no momento, clique no ícone do painel de dadosMostrar painel de dados na parte superior da tela.
    2. O nível superior (vista inicial) do Painel de dados é dividido em duas subseções: TODOS OS PROJETOS e AMOSTRAS. Role para baixo até alcançar AMOSTRAS.
    3. Clique duas vezes na pasta Basic Training para abri-la.
    4. Clique duas vezes na pasta 11 - Simulação para abri-la.
    5. Clique duas vezes no modelo Montagem de haste de conexão para abri-lo na tela.


      6. Observação: O modelo de amostra é somente leitura, portanto, você deve salvar uma cópia dele em um projeto pessoal

  2. Identifique um projeto pessoal no qual salvar os modelos de forma inicial.

    1. Clique no ícone salvar como Arquivo > Salvar como.
    2. Insira um nome, como Montagem de haste de conexão, no campo Nome.
    3. Expanda o botão de seta ao lado do campo Localização.
    4. Localize e clique em um projeto existente ou clique em Novo projeto para iniciar um novo projeto.

  3. Identifique ou crie uma pasta na qual salvar os modelos de forma inicial.

    1. Clique duas vezes em uma pasta no projeto para selecioná-la ou crie uma nova pasta.
    2. Para criar uma nova pasta, clique em Nova pasta.
    3. Digite um nome, como Montagem de haste de conexão para a pasta.
    4. Pressione Enter.
    5. Clique duas vezes na pasta para torná-la o local de salvamento do arquivo atual.
    6. Clique em Salvar.

  4. Selecione Tensão estática como o novo estudo de simulação.

    1. Clique no menu suspenso Alterar área de trabalho na extremidade superior esquerda da barra de ferramentas e selecione Simulação.

      Espaço de trabalho de simulação
    2. Na caixa de diálogo Novos estudos, selecione Estudo de tensão estática Tensão estática.

  5. Defina o tamanho da malha como 0,1 pol.

    1. No canto superior direito da imagem em miniatura grande, clique no ícone de configuraçõesConfigurações para acessar a caixa de diálogo Configurações.

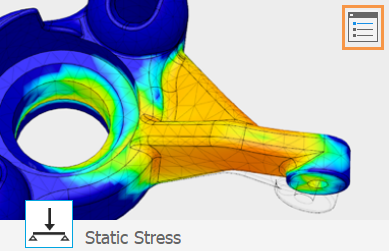

      localização da caixa de diálogo configurações

      As configurações Gerais aparecem inicialmente.
    2. Assegure-se de que Remover modos de corpo rígido NÃO esteja ativado.

      Esta opção somente é aplicável a modelos não restringidos. Neste estudo, você aplica restrições.
    3. Selecione Malha no quadro esquerdo do diálogo para exibir as configurações de malha.
    4. Clique em Tamanho absoluto e digite 0,1 pol no campo de entrada.
    5. Clique em Voltar para aplicar as alterações.
    6. Na caixa de diálogo Novo estudo, clique em Criar estudo para criar o estudo e fechar a caixa de diálogo.

  6. Altere o sistema de unidades padrão para *U.S. (pol) *.

    1. No navegador, passe o cursor do mouse sobre o ícone alterar unidadesUnidades e, a seguir, clique no ícone de ediçãoEditar.
    2. Na caixa de diálogo Configurações de unidades, selecione EUA (pol) na lista suspensa Conjunto de unidades padrão.
    3. Clique OK para aceitar a alteração e fechar o diálogo.

  7. Verifique se o material da haste de conexão é Alumínio 5052 H32 e se os pinos grandes e pequenos são Aço AISI 1020 107 HR.

    1. Clique no ícone de materiais de estudo (espaço de trabalho Simulação > guia Configuração > painel Materiais > Materiais de estudo) para abrir a caixa de diálogo Materiais de estudo.
    2. Na caixa de diálogo Materiais de estudo, verifique se os valores na coluna Material de estudo estão definidos como segue:

      • Haste de conexão: (Igual ao modelo) ou Alumínio 5052 H32.
      • Pino grande e Pino pequeno (o mesmo que o modelo) ou Aço AISI 1020 107 HR.
      Se esse não for o caso, selecione o material correto na lista suspensa.
    3. Clique em OK para fechar o diálogo Materiais de estudo.

Resumo da atividade 1

Nesta atividade, você alternou para o espaço de trabalho Simulação para criar um estudo de Tensão estática e, em seguida, definiu seus parâmetros. Você

Página pai: Tutorial: Análise de tensão estática
Próxima página: Atividade 2: use restrições para estabilizar o modelo estaticamente
