Atividade 1: configurar uma nova análise de frequências modais

Nesta atividade, você cria um novo estudo, Estudo 1 - Frequências Modais, para determinar a frequência (folga musical) do primeiro modo de vibração fundamental de um garfo de ajuste. Para configurar o estudo, você

• Definir o número de modos
• Definir o tamanho da malha
• Selecione o sistema de unidades desejado
• Verifique se o material do modelo está corretamente atribuído. Por padrão, o material do estudo de simulação é o mesmo que o material definido no espaço de trabalho Projeto.

Nota: As unidades de simulação são independentes das unidades especificadas no espaço de trabalho Projeto.

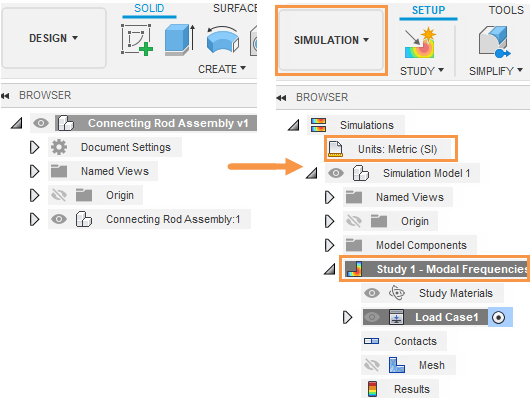

Navegador quando o modelo é importado pela primeira vez (esquerda). Navegador após criar um novo estudo de frequências modais (direita).

Pré-requisitos

• Fusion é iniciado.
• Localização do arquivo de dados: Amostras > Treinamento básico > 11-Simulação > Ajuste do garfo-A4.

Passos

1. Abra o modelo de forma inicial, Tuning Fork-A4, na direção Z acima na pasta Basic Training no Data Panel.

   1. Se o Painel de dados não estiver exibido no momento, clique no Mostrar painel de dados na parte superior da tela.
   2. O nível superior (vista inicial) do Painel de dados é dividido em duas subseções: TODOS OS PROJETOS e AMOSTRAS. Role para baixo até alcançar AMOSTRAS.
   3. Clique duas vezes na pasta Basic Training para abri-la.
   4. Clique duas vezes na pasta 11 - Simulação para abri-la.
   5. Clique duas vezes no modelo Tuning Fork-A4 para abri-lo na tela.


   Observação: O modelo de amostra é somente leitura, portanto, você deve salvar uma cópia dele em um projeto pessoal

2. Identifique um projeto pessoal no qual salvar os modelos de forma inicial.

   1. Clique no ícone Arquivo > Salvar como.
   2. Insira um nome, como Garfo de ajuste - A4, no campo Nome.
   3. Expanda o botão de seta ao lado do campo Localização.
   4. Localize e clique em um projeto existente ou clique em Novo projeto para iniciar um novo projeto.

3. Identifique ou crie uma pasta na qual salvar os modelos de forma inicial.

   1. Clique duas vezes em uma pasta no projeto para selecioná-la ou crie uma nova pasta.
   2. Para criar uma nova pasta, clique em Nova pasta.
   3. Digite um nome, como Tuning Fork - A4 para a pasta.
   4. Pressione Enter.
   5. Clique duas vezes na pasta para torná-la o local de salvamento do arquivo atual.
   6. Clique em Salvar

4. Crie um novo estudo de simulação de Frequências Modais**.

   1. Clique no menu suspenso Alterar área de trabalho na extremidade superior esquerda da barra de ferramentas e selecione Simulação.


   2. Na caixa de diálogo Novos estudos, selecione Frequências modais.

5. Configure Número de modos como 12 e o tamanho da malha como 1.2 mm.

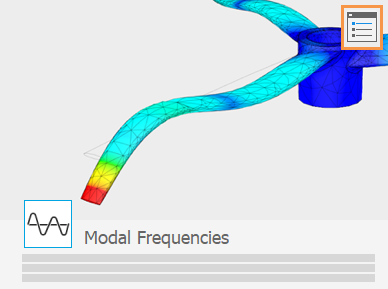

   1. No canto superior direito da imagem em miniatura grande, clique no ícone de Configurações para acessar a caixa de diálogo Configurações.



      As configurações Gerais aparecem inicialmente.
   2. Nas configurações Gerais, digite 12 no campo de entrada abaixo do Número de modos ativado.
   3. Selecione Malha no quadro esquerdo do diálogo para exibir as configurações de malha.
   4. Clique em Tamanho absoluto e digite 1,2 mm no campo de entrada.
   5. Clique em Voltar para aplicar as alterações.
   6. Na caixa de diálogo Novo estudo, clique em Criar estudo para criar o estudo e fechar a caixa de diálogo.

6. Altere o sistema de unidades padrão para Métrico (SI).

   1. No navegador, passe o cursor do mouse sobre o Unidades: personalizadas e, a seguir, clique no Editar.
   2. Na caixa de diálogo Configurações de unidades, selecione Métrico (SI) na lista suspensa Conjunto de unidades padrão.
   3. Clique OK para aceitar a alteração e fechar o diálogo.

7. Verifique se o material do bifurcação de ajuste é Stainless Steel AISI 304.

   1. Clique no (espaço de trabalho Simulação > guia Configuração > painel Materiais > Materiais de estudo) para abrir a caixa de diálogo Materiais de estudo.
   2. Na caixa de diálogo Materiais de estudo, verifique se o valor na coluna Materiais de estudo está definido como segue:


      • Garfo de ajuste A4 (440 Hz): (Mesmo que o modelo) ou Aço inoxidável AISI 304.
      Se esse não for o caso, selecione o material correto na lista suspensa.
   3. Clique em OK para fechar o diálogo Materiais de estudo.

Resumo da atividade 1

Nesta atividade, foi criado um estudo de simulação de frequência modal para determinar a frequência do primeiro modo de vibração fundamental de um garfo de ajuste não modificado. Para definir os parâmetros de estudo

• Definir o número de modos
• Definido o tamanho da malha
• Selecionou o sistema de unidades desejado
• Verificado se o material do modelo foi corretamente atribuído.
