Tutorial: Análise de frequências modais

Este tutorial utiliza análises de Frequências modais para permitir que você pratique a interpretação dos resultados e a modificação da geometria. Você determina a frequência (folga musical) do primeiro modo de vibração fundamental de um garfo de ajuste. Em seguida, ajuste o comprimento dos pinos, no modelo de produção, e reanalise o modelo para obter aproximadamente o passo de destino desejado.

Neste tutorial, você

• Crie um estudo de Frequências modais para determinar a frequência do primeiro modo de vibração fundamental de um garfo de ajuste,

• Execute a análise, identifique o primeiro modo de vibração fundamental e determine se os percursos precisam ser estendidos ou encurtados,

• Alongue os percursos no modelo de produção para reduzir a frequência de vibração, execute novamente a análise e confirme se a frequência natural é de 418 Hz,

• Determine o comprimento exato da pingue-pongue necessário para produzir a folga musical A4 de 440 Hz e calcule quanto material precisa ser movido das extremidades dos percursos de fork de ajuste para ajustar a folga para 440 Hz.

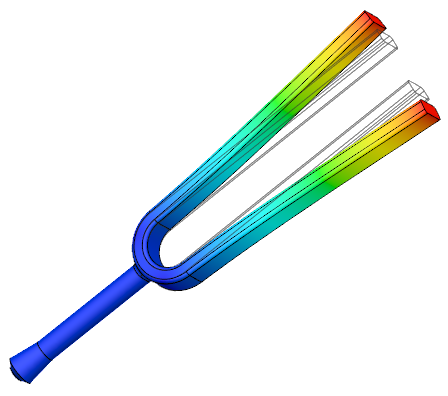

  Resultado de frequência modal em um garfo de ajuste.

Parâmetros de projeto

• Designação de garfo de ajuste: A4 (440 Hz)

• Frequência de destino: aproximadamente 95% da abordagem musical desejada. 0.95 * 440 Hz = 418 Hz

  Nota: A frequência de vibração aumenta à medida que os pinos são encurtados. O passo final é obtido precisamente com material de moagem fora das extremidades dos pinos. Portanto, os pinos precisam ser inicialmente um pouco mais longos do que o comprimento necessário. Este material de moagem de 5% leva em conta variações nas tolerâncias de fabricação e na densidade e rigidez do material. Ele garante que o garfo de corte desbaste vibra em menos do que o passo musical A4 padrão. Portanto, o material deve ser removido da bifurcação, e nunca deve ser adicionado a ele, para alcançar o passo final.

• Material: Aço inoxidável AISI 304

• Nenhuma restrição aplicada: como um garfo de ajuste é mantido livremente na mão de uma pessoa, o modelo não é restringido. Quaisquer restrições fixas afetariam as frequências naturais resultantes e as formas de modo. Como o modelo não está restringido, são esperados seis modos de vibração de corpo rígido. Esperamos que o sétimo modo seja o de interesse.

• Tamanho da malha: especifique um tamanho de malha absoluto de 1,2 mm.

• Número de modos para calcular: 12

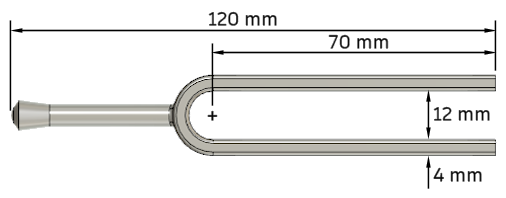

Geometria inicial
