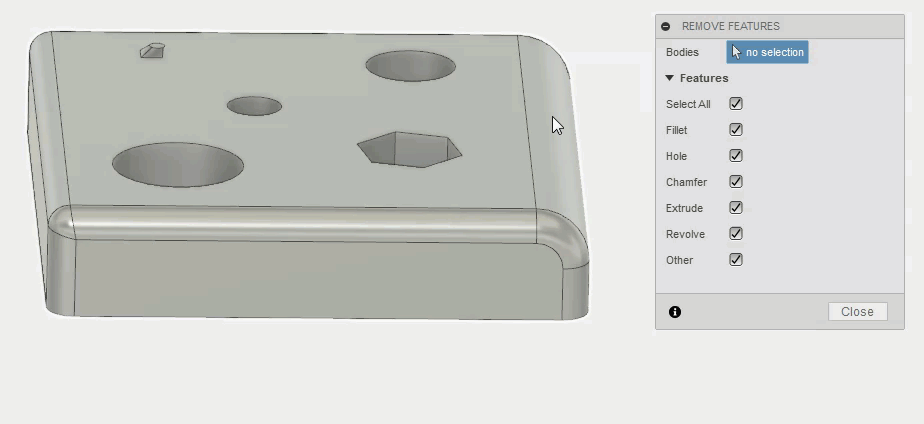

Remover recursos

Remova operações pequenas de um componente ou corpo para otimizá-lo para simulação.

A remoção é suportada para os seguintes tipos de figura:

• Arredondamento
• Furo
• Chanfro
• Extrusão
• Revolução
• Outros: operações pequenas em comparação com o corpo selecionado que não foram criadas com um dos comandos acima.

1. Clique no ** (espaço de trabalho Simulação > guias Simplificar > painel Modificar > Remover recursos)**.

2. Selecione o corpo ou corpos dos quais deseja remover operações.

   • Selecionar vários corpos complexos torna o comando mais lento.

3. Opcionalmente, clique em Operações manuais. A seguir, alterne manualmente o estado de seleção de quaisquer recursos.

   • Clique em figuras não selecionadas para removê-las ou clique em figuras selecionadas para mantê-las.
   • O número de figuras clicadas manualmente é listado no diálogo se você clicar para remover ou clicar para manter.

4. Movimente a barra deslizante Tamanho da Figura para a direita para selecionar figuras maiores. Mova para a esquerda para cancelar a seleção de figuras maiores de forma que somente figuras menores sejam removidas.

5. Selecione Apagar para remover as figuras indicadas.



   O comando permanece aberto e recalcula o tamanho automático da operação para remoção. É possível executar remoções adicionais, se desejado.

6. Opcionalmente, pressione Esc para cancelar a operação de remoção enquanto ela estiver em andamento e para reverter para a geometria do modelo anterior.

7. Selecione Fechar para fechar o diálogo Remover Figuras.
