Limites de temperatura no resfriamento eletrônico

O Limite de temperatura é a temperatura na qual, ou acima, o componente pode estar em risco de falha devido a superaquecimento. É possível definir um Limite de temperatura em componentes da placa de risco para destacar o risco de falha.

Nas placas PCB, há vários componentes que aquecem e dissipam o calor como resultado da carga de calor aplicada. Acima de uma certa temperatura, esses componentes podem superaquecer e podem apresentar risco de falha como resultado. A carga aplicada e a temperatura máxima desses componentes estão listadas na folha de especificações do fabricante.

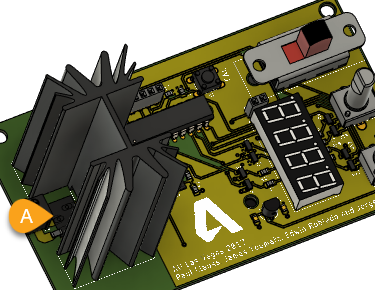

Figura 1: PCB 3D de fonte de alimentação com um limite de Temperaturas de 150 C no componente A.

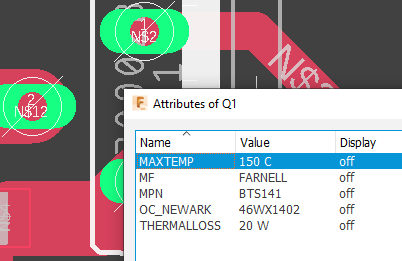

Nota: Quando você cria sua placa eletrônica no espaço de trabalho FusionEletrônicos, os atributos MAXTEMP definidos no layout 2D são importados para o espaço de trabalho Simulação automaticamente como Limites de temperatura.

Figura 2: configuração MAXTEMP em PCB 3D.

Quando você define um Limite de temperatura, um Resultado de limite é produzido mostrando a temperatura de todos os componentes. Este resultado indica o quão perto estão os componentes com limites de temperatura especificados para seus respectivos limites.

Nota: Não é necessário definir um Limite de temperatura nos componentes da placa, mas o Resultado do limite é gerado somente quando você especifica limites de temperatura.
