Resultado de limites máximos

O resultado de Limites Máximos mostra quais componentes excederam seus limites de temperatura máxima e quais componentes estão abaixo deles. Você define o limite de temperatura máxima para cada componente de interesse na configuração do estudo, antes de resolver. Ao atribuir um valor de Limite de temperatura aos componentes, o resultado de Limites máximos realça somente esses componentes e permite que você saiba se eles estão abaixo, se aproximando ou acima do limite de temperatura, para que você possa tomar uma ação.

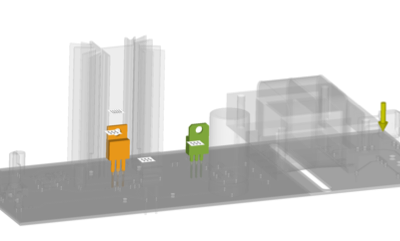

Figura 1* mostrando um modelo no qual dois componentes definiram limites máximos de temperatura*.

Elementos que devem ser pesquisados

Ao visualizar o resultado de Limites máximos, observe o seguinte:

• Vermelho - a temperatura do componente excede o limite de temperatura,

• Amarelo - a temperatura do componente está abaixo, mas dentro de 20% do limite de temperatura

• Verde - a temperatura do componente está mais de 20% abaixo do limiar de temperatura

• Nenhuma cor, quando você esperava ver a cor - o componente não tem um limite de temperatura máxima na configuração do estudo.

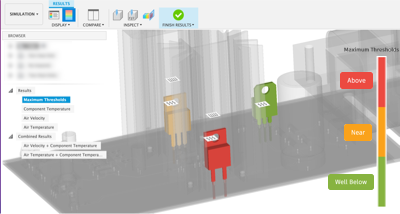

Figura 2: Resultado de limites mostrando os dois componentes que têm um Limite de temperatura atribuído a eles.

Uso deste resultado

• Utilize este resultado em conjunto com outros resultados para entender o que está afetando as temperaturas dos componentes

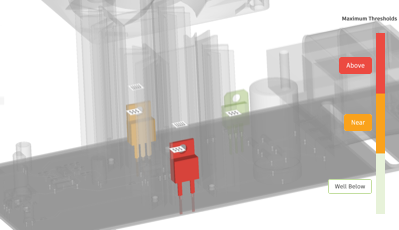

• Clique na legenda interativa para os componentes fantasma para que você possa se concentrar em áreas problemáticas. O comprimento de cada seção colorida na legenda reflete a relação de componentes com limites de temperatura que se enquadram nessa categoria.

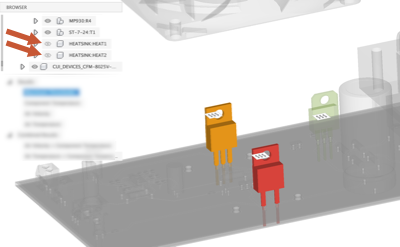

• Oculte um componente na placa, por exemplo, se estiver mascarando um componente de maior interesse, alternando sua visibilidade do na pasta Componentes do modelo.

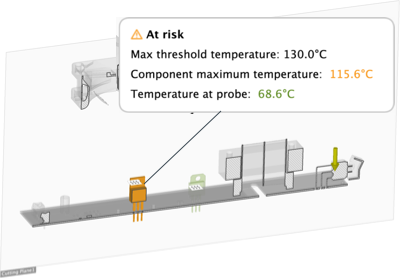

• Utilize Apalpadores de superfície, Apalpadores de ponto, e Planos de corte para inspecionar o resultado cuidadosamente.



Próximas Etapas

Para solucionar os possíveis problemas realçados pelo resultado de Limites máximos, você pode:

• Trocar componentes da placa por diferentes que possam tolerar temperaturas mais altas
• Selecione um componente que atenda aos requisitos de desempenho, mas que exija uma carga de calor interno inferior
• Alterar as dimensões ou o material usado no dissipador de calor
• Adicione um ventilador, se não houver um
• Alterar a localização do ventilador para mover o caminho do fluxo de fluido para longe dos componentes sensíveis ao calor
• Inverta a direção de sopro do ventilador.
