Exemplo de distância máxima de ativação

A distância máxima de ativação determina quais elementos de contato (linhas roxas) são criados no início da análise.

Observação: Este processo cria elementos de contato no início, mas, ao contrário dos elementos de malha, não é possível vê-los no modelo.

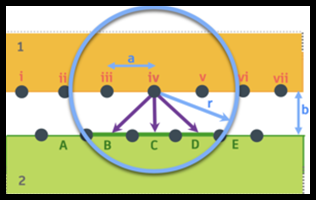

Figura 1. Determinando a distância máxima de ativação.

Digamos que as duas peças estejam separadas por 2 mm (b) e o tamanho da malha seja 4 mm (a). Para expandir a folga, você precisa de uma distância teórica da raiz quadrada de (a^2+b^2), que é igual a 4.5 mm.

Em seguida, defina o valor Máx. A distância de ativação (r) é de 1,1 a 1,2 vezes a distância teórica para levar em conta a margem de erro, que é de 5 mm.

Com esta configuração, se um nó na face secundária estiver dentro de 5 mm de um nó na face principal, o sistema criará um elemento de contato.

Observação: Nenhum elemento de contato é criado durante a análise, mesmo se as peças deslizarem em relação uma à outra.

Importante:

1. Se o deslocamento eliminar a folga, mas não houver deslizamento, o nó iv entrará em contato com o elemento C e transmitirá uma força a ele. O nó iv não transmite uma força para nenhum outro elemento neste cenário.

2. Se as peças deslizarem de modo que o nó iv se mova sobre o elemento B, o contato será detectado quando o nó iv tentar penetrar no elemento B.

3. Se o nó iv mover uma distância maior do que a distância de ativação, como o nó iv sobre o elemento A, então não haverá nenhum elemento de contato e o nó poderá passar através do elemento.
