Distância máxima de ativação
Imagine que você tenha um modelo com duas faces separadas por um pequeno espaço. Você espera que essas faces se toquem ao aplicar uma carga. Para testar isso em uma simulação, é preciso definir uma distância máxima de ativação. Esta configuração impede que uma face penetre na outra após o contato.
A distância máxima de ativação especifica a distância permitida entre os nós em duas faces para reconhecimento de contato. É recomendado definir esta configuração ao utilizar tipos de contato de separação ou de conexão de fixação de deslocamento.

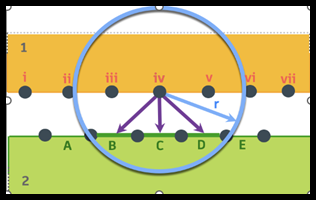

Figura 1. Distância máxima de ativação, r
Digamos que você deseje reconhecer o contato entre o nó iv e os elementos (B), (C) e (D). Neste caso, a distância máxima de ativação é 'r'. Esta distância 'r' é a medida do 'nó iv' na face principal para os nós ao redor dos elementos (B), (C) e (D) na face secundária.
Nota: Este parâmetro é útil quando há somente uma pequena folga entre as peças. Se um corpo penetra em outro após a análise, considere aumentar a distância máxima de ativação ou tentar uma análise de tensão estática não linear.
Configuração da distância máxima de ativação
Manual máx. Distância de ativação: se você não utilizar a Distância máxima de ativação automática, é possível inserir manualmente um valor para o *Máx. Distância de ativação *. Isso forma os elementos de contato entre nós em ambas as faces dentro da distância especificada.
Distância máxima de ativação automática: se as faces de contato se tocam, não é necessário inserir manualmente um valor para o Máx. Distância de ativação *. Em vez disso, utilize a *Distância máxima de ativação automática. O Fusion calculará automaticamente isso com base em uma fração do tamanho do modelo.
A distância de ativação máxima automática está desativada e nenhum valor é inserido: se a Distância máxima de ativação automática estiver desativada e nenhum valor for inserido manualmente para o Máx. Distância de ativação, o modelo não formará quaisquer elementos de contato entre nós em faces. Esta configuração assume que não é esperado nenhum contato entre as faces.
Observação: O *Máx. A distância de ativação * deve ser configurada antes do início da solução, ou seja, antes que o modelo seja deformado. É recomendado que os usuários definam manualmente o *Max. Distância de ativação *.
Figura 2. O valor da distância máxima de ativação é definido para ser ligeiramente maior, aproximadamente 1,1 a 1,2 vezes maior que um intervalo de 10 mm, para acomodar uma margem de erro.

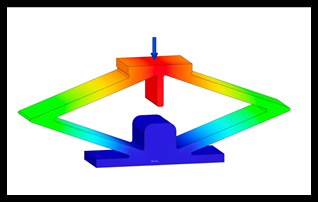

Figura 3. Modelo não deformado

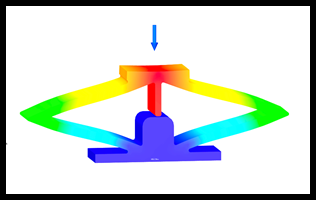

Figura 4. Nenhuma penetração porque a distância máxima de ativação foi especificada.

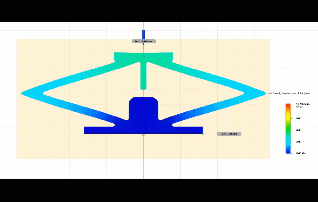

Figura 5. Animação mostrando penetração porque a distância máxima de ativação não foi especificada.
