Meu componente é termicamente seguro?

O Resultado guiado dos limites é exibido por padrão quando você insere pela primeira vez Resultados e requer que você defina o limite máximo de temperatura para cada componente de interesse na configuração do estudo, antes de resolver.

Interpretação dos resultados

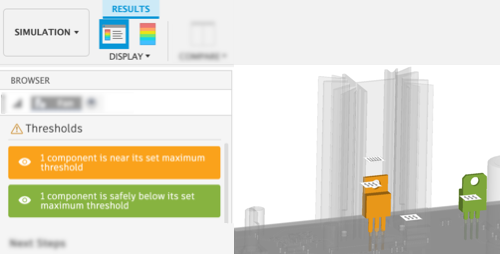

A seção superior dos resultados guiados interpreta o resultado de Limites e informa se o componente está ou não abaixo do limite de temperatura máxima. As cores no modelo coincidem com as cores nos resultados guiados e na legenda, para tornar a distinção clara.

Existem quatro possíveis resultados de um resultado de Limites que indicam a probabilidade de um componente permanecer abaixo de seu limite máximo de temperatura:

• Vermelho - a temperatura do componente excede o limite de temperatura,

• Amarelo - a temperatura do componente está abaixo, mas dentro de 20% do limite de temperatura

• Verde - a temperatura do componente está mais de 20% abaixo do limiar de temperatura

• Nenhuma cor - o componente não tem um limite de temperatura máxima na configuração do estudo.



Clique na legenda interativa para os componentes fantasma para que você possa se concentrar em áreas problemáticas. O comprimento de cada seção colorida na legenda reflete a relação de componentes com limites de temperatura que se enquadram nessa categoria.

Próximas Etapas

A metade inferior do painel de resultados guiados fornece opções para tentar aumentar a probabilidade de que os componentes permaneçam abaixo de seus respectivos limites máximos de temperatura. Cada uma das recomendações é baseada nas melhores práticas de resfriamento eletrônico e nas configurações de estudo para o estudo específico.

Alterar um parâmetro, como adicionar um dissipador de calor ou reverter a direção do fluxo do ventilador, pode melhorar a temperatura de um componente, mas tem um efeito adverso sobre outro. Portanto, ajustar os parâmetros é, muitas vezes, um processo iterativo.

Dicas

• Os próximos passos são listados em ordem crescente de dificuldade.
• As próximas etapas são agrupadas nas que podem ser executadas no espaço de trabalho Simulação e nas que devem ser feitas no espaço de trabalho Eletrônicos.
• Se você decidir modificar seu modelo, clone e modifique o modelo de Simulação para testar diferentes modificações para que você não altere seu projeto original desnecessariamente.
