Considerações sobre precisão de análises quase estáticas

No exemplo mostrado na Figura 1, definimos um problema de carga/descarga com uma rampa linear para cima/para baixo.

Figura 1: problema de carga/descarga em duas etapas com uma rampa linear para cima/para baixo.

O que acontece se você especificar três etapas para esta simulação, como mostrado na Figura 2?

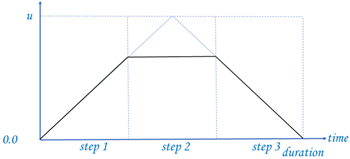

Figura 2: problema de carga/descarga em três etapas.

Na primeira etapa, a amplitude é avaliada no ponto 1/3 na duração. A segunda etapa de amplitude é avaliada no ponto de duração 2/3, que não tem o deslocamento de pico e calcula uma resposta zero. A etapa final avalia a duração no final para remover a carga. Além de não ter o deslocamento de pico, essa solução leva 50% mais tempo para ser calculada do que a figura 1.

Resultados intermediários

A solução em cada etapa é uma solução transitória no pseudo-tempo. Como os resultados são tipicamente não lineares e dependentes de caminho, os resultados intermediários são gravados em pontos especificados durante o pseudo-tempo de cada etapa. Você pode especificar quantos resultados intermediários deseja por etapa; o número padrão é 10.
