Aplicar uma carga de força remota

Uma carga de força remota é aplicada em análises estruturais para representar uma carga que é aplicada a partir de um ponto no espaço que não foi modelado.

1. Clique no (espaço de trabalho Simulação > guia Configuração > painel Cargas > Cargas estruturais) para abrir a caixa de diálogo Cargas estruturais.

2. Na caixa de diálogo Cargas estruturais, selecione o Força remota no menu suspenso Tipo.

3. No modelo, selecione as faces onde a carga é aplicada.

   O diálogo é expandido para exibir mais opções de configuração.



4. Na caixa de diálogo Cargas estruturais, selecione a direção da carga:

   1. Normal aplica a carga Normal às faces selecionadas.

   2. Ângulo aplica a carga de acordo com o ângulo selecionado.

      Um ou outro

      1. Na caixa de diálogo Cargas estruturais, clique no Selecionar associado à Referência de direção e, em seguida, no modelo, selecione uma face ou aresta para a direção de referência.



         Ou

      2. Insira valores para o Ângulo X, Ângulo Y e Ângulo Z

         Ou

      3. Utilize os manipuladores para alterar a direção.

   3. Vetor) aplica a(s) carga(s) especificada(s) ao longo dos vetores que você escolher.

      1. Insira a carga necessária em cada direção de vetor.

5. Opcionalmente, clique no Inverter direção para reverter a direção de carga.

6. Opcionalmente, clique no Substituir unidades para selecionar unidades alternativas.

7. Especifique a Magnitude da carga.

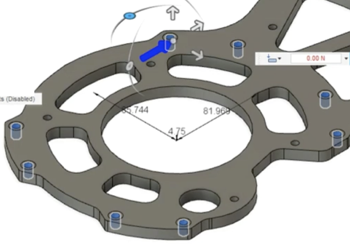

8. Especifique a localização da força remota.

   Um ou outro

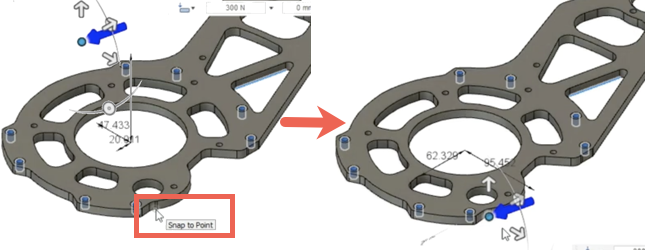

   1. No modelo, clique em uma face ou vértice para efetuar o snap ao ponto,



      Ou

   2. Insira valores para a Distância X, Distância Y e Distância Z,

      Ou

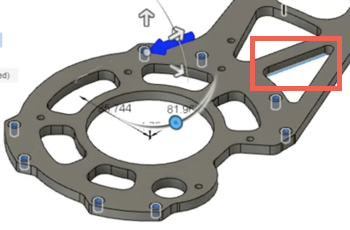

   3. Arraste o manipulador para a localização desejada.

9. Clique em OK para aplicar a carga de força remota e fechar a caixa de diálogo Cargas estruturais.
