Plano de simetria de otimização de forma

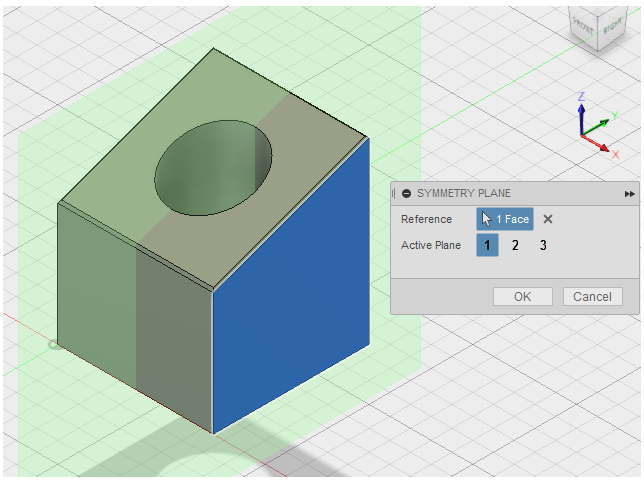

Um Plano de simetria é utilizado para forçar a geometria otimizada a ser simétrica em relação ao plano especificado. Até três planos de simetria podem ser ativados no modelo, cada um deles com base na mesma face do modelo.

Todos os três planos de simetria

• são baseados na face selecionada,
• são perpendiculares entre si,
• e passar pelo centroide do corpo.

Os planos (1, 2 e 3) são baseados em um sistema de coordenadas local. O plano 1 é paralelo à face do modelo selecionado e os outros dois planos são perpendiculares ao plano 1.

Nota: uma vez definida, uma entrada Plano de simetria aparece no navegador sob o nó Configurações de otimização da forma, e é possível editar a definição a partir daí.
