Visualizador de resultados padrão

As informações nesta seção se aplicam especificamente aos resultados criados pelos seguintes estudos de simulação:

• Tensão estática
• Frequências modais
• Flambagem estrutural
• Térmico
• Tensão térmica
• Otimização de forma
• Tensão estática não linear
• Simulação de eventos quase estáticos
• Simulação dinâmica de eventos

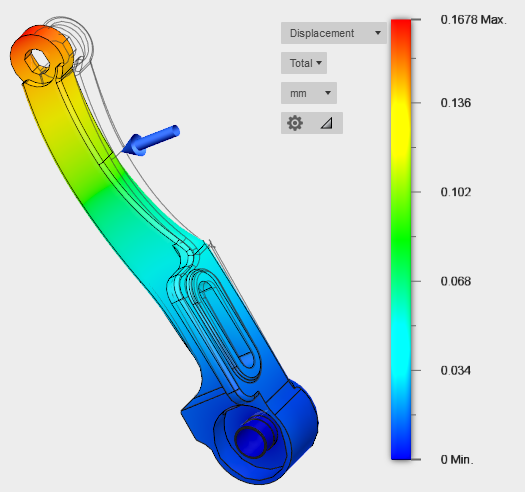

A janela gráfica para esses estudos de simulação tem dois componentes principais.

• Uma exibição gráfica do Volume 3D do modelo mostrando a variável de resultado selecionada na tela.

• Legenda contendo:

  • Um menu suspenso Seleção de resultados para alterar os resultados. Alguns resultados têm um segundo menu suspenso para especificar a direção ou um tipo específico da variável de resultado.

  • Menu suspenso Unidade para selecionar unidades.

  • Legenda opções para personalizar a vista de legenda



Por padrão, os resultados visuais e a legenda são baseados nos elementos que estão visíveis. Portanto, ocultar peças ou corpos pode alterar os valores numéricos e as curvas de nível de cor. Se você clicar no ícone de ícone de visibilidade à esquerda de uma peça ou corpo listado no navegador (para torná-lo invisível), todos os elementos que compõem essa peça ou corpo serão ocultos. Você pode desmarcar a opção "Somente visível" no painel Configurações de legenda para manter os valores mínimo e máximo com base em todos os elementos (incluindo os ocultos).

Você sempre vê o modelo de arames não deformado do modelo quando estiver visualizando os resultados. Este modelo de arames ajuda a visualizar claramente o movimento da estrutura. Também é possível animar os resultados para ver o modelo gradualmente deformar da geometria inicial para a forma final sob carga.

Enquanto a vista Resultados estiver ativa, é possível criar relatórios de simulação, completos com plotagens e animações de contorno de resultado. Se você alterar o tipo de resultado (por exemplo, para Tensão), a seleção será mantida. Na próxima vez que você ativar a vista Results, os resultados da deformação serão exibidos novamente.
