Resultados da simulação
A saída de um solucionador de análise de elementos finitos (FEA) é geralmente uma quantidade substancial de dados brutos. Esses dados são difíceis e tediosos de interpretar sem representações gráficas. As plotagens de contorno são exibições gráficas que representam a distribuição de tensões, deformações, temperaturas e outros resultados, usando várias cores. Um aspecto chave de uma análise de simulação é a interpretação e avaliação corretas desses resultados.
A fase de avaliação dos resultados é onde ocorre o pensamento mais crítico. Compare os contornos de cor e os resultados numéricos com o que você espera ver. Determine se os resultados fazem sentido e explique os resultados com base em princípios sólidos de engenharia. Se os resultados forem diferentes do esperado, avalie a configuração do modelo e determine o que está causando a discrepância.
Para alguns estudos, os resultados são visualizados baixados, enquanto para outros eles são transmitidos de um visualizador on-line com base no navegador. As ferramentas para analisar os resultados são ligeiramente diferentes em cada caso.
| Estudos usando o visualizador de resultados padrão | Estudos usando o visualizador de resultados on-line |
|---|---|
| Tensão estática | Resfriamento de componentes eletrônicos |
| Frequências modais | Simulação de moldagem por injeção |
| Flambagem estrutural | |
| Térmico | |
| Tensão térmica | |
| Otimização de forma | |
| Tensão estática não linear | |
| Simulação de eventos |

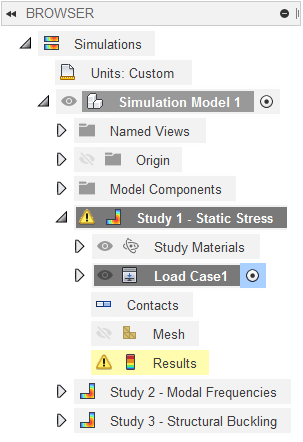

Nota: Se você alterar os valores de entrada da simulação ou atualizar o modelo, a cor do plano de fundo do nó do navegador Resultados será alterada e será marcada com um ícone indicando que os resultados estão desatualizados. Para obter resultados que coincidam com o modelo atual e os valores de entrada, resolva a análise novamente.
