Revisar projetos

O visualizador contém ferramentas de revisão que você pode usar ao revisar projetos.

Ao clicar em Marca de revisão, a área do visualizador entra no Modo de revisão e permanece assim até que você salve uma marca de revisão ou a cancele. Uma marca de revisão é salva como um comentário e incluirá um instantâneo do seu ponto de vista para dar aos outros o contexto exato em que você marcou o projeto. Outras ferramentas do visualizador não estão disponíveis no modo de revisão. Antes de clicar em marca de revisão, use as ferramentas do visualizador para garantir que você tenha a vista desejada do modelo ou parte.

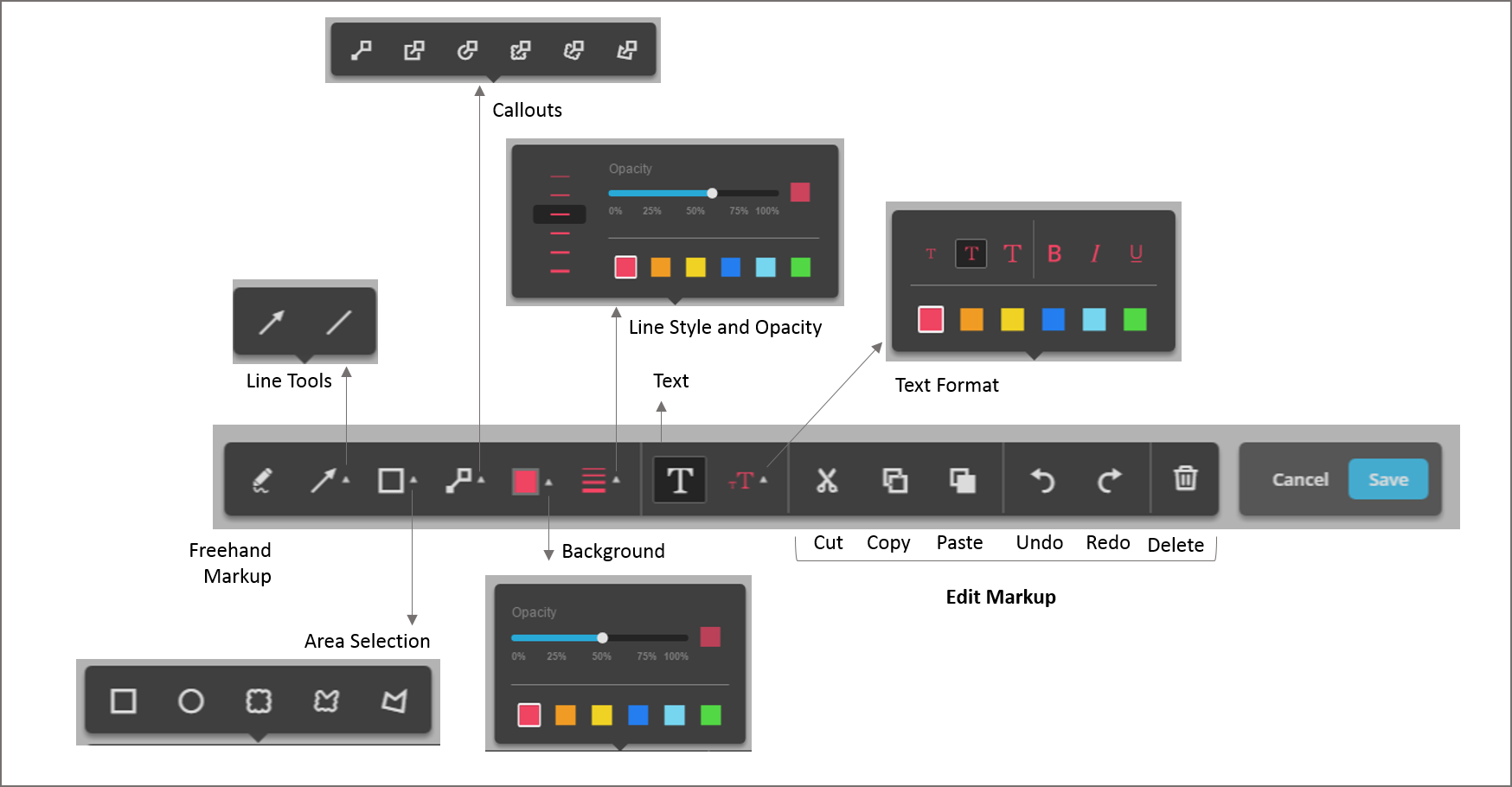

A barra de ferramentas da marca de revisão inclui os seguintes tipos de ferramentas:

• À mão livre
• Linhas
• Seleção de área
• Balões de explicação
• Texto

É possível alterar o estilo e o formato para dessas ferramentas usando:

• Plano de fundo
• Estilos de linha
• Formato de texto

Você pode usar essas ferramentas para marcar qualquer parte do projeto.

Para usar as ferramentas de desenho, selecione uma opção e clique em qualquer lugar do projeto e desenhe. Ao salvar a marca de revisão, um marcador será adicionado ao projeto.

Para adicionar um balão de explicação, clique menu Balão de explicação e selecione a opção desejada. Estão disponíveis as seguintes opções de Balão de explicação:

• Texto para um ponto
• Texto para seleção retangular
• Texto para seleção circular
• Texto para seleção de nuvem
• Texto para seleção personalizada de nuvem
• Texto para a seleção de polígono

É possível definir um plano de fundo e a opacidade do plano de fundo para os seguintes tipos de marcas de revisão:

• Seleção de área
• Balões de explicação
• Texto

Para alterar a cor ou o tamanho da marca de revisão, (1) selecione as ferramentas de Estilo de linha > (2) defina a cor, a largura e a opacidade. As seleções são retidas para todas as ferramentas de revisão até serem alteradas.

Se você desejar definir a cor do plano de fundo de qualquer uma das seguintes opções para branco, reduza a opacidade para zero.

Para criar uma caixa de texto, selecione a ferramenta Texto e clique em qualquer lugar na tela. Digite dentro da caixa de texto.

Editar marcas de revisões

Todo o conteúdo de marca de revisão pode ser movido e redimensionado usando as alças da marca de revisão. Também é possível cortar, copiar e colar as marcas de revisão, desfazer e refazer as ações e excluí-las. Você também pode editar texto nas caixas de texto até salvar a marca de revisão. Clique na caixa de texto e faça as alterações no texto.

Quando terminar de revisar e comentar, clique em Salvar. Se você adicionar uma marca de revisão no projeto, será adicionado um pino azul. Além disso, todas as marcas de revisão são salvas como comentários.

Analisar as marcas de revisão

Para visualizar as alterações das marcas de revisão, clique em Mostrar marcadores ou abra o painel Comentários. Passe o mouse sobre um marcador ou clique no comentário que inclui uma marca de revisão para visualizá-la. A vista de projeto será alterada para o ponto de vista no qual a marca de revisão foi adicionada.
