Referência de parâmetro de rumo

Os parâmetros de rumo especificam a altura e o posicionamento dos rumos em relação às longarinas e pilares da montagem.

Descrição do parâmetro	Parâmetro de conteúdo	Valor paramétrico	Conjunto/leitura do InfraWorks	Inventor	Revit
* Altura total da montagem	BearingAssemblyHeight	A altura total do rumo.	Sim/Não	Não	Não aplicável
* Altura extra	ExtraHeight	A distância adicional necessária para esticar o rumo de forma que ele se ajuste na folga entre a longarina e o pilar.	Não/sim	Não	Não aplicável
* Inclinação longitudinal do sofito da longarina	GirderSoffitLongiSlope	O ângulo de inclinação do sofito da longarina necessário na direção longitudinal (o eixo Y da peça).	Não/sim	Não	Não aplicável
* Inclinação transversal do sofito da longarina	GirderSoffitTransSlope	O ângulo de inclinação do sofito da longarina necessário na direção lateral (o eixo X da peça).	Não/sim	Não	Não aplicável
* Inclinação longitudinal da cobertura do pilar	PierCapLongiSlope	O ângulo de inclinação da cobertura do pilar necessário na direção longitudinal (o eixo Y da peça).	Não/sim	Não	Não aplicável
* Inclinação transversal da cobertura do pilar	PierCapTransSlope	O ângulo de inclinação da cobertura do pilar necessário na direção lateral (o eixo X da peça).	Não/sim	Não	Não aplicável

Observação: O asterisco único "*" indica que um dos parâmetros é um parâmetro de geometria necessário e foi marcado como "chave" no Autodesk Inventor.

Colocação vertical

Cada rumo deve ser definido para a altura total do rumo. Este valor cria espaço suficiente para o rumo entre suas longarinas e suportes. Se a superfície superior de um suporte e a superfície inferior agregada das longarinas acima não forem paralelas, não será possível criar todas as folgas entre elas exatamente. Um rumo abaixo de uma longarina é especificado com o parâmetro Altura geral da montagem. As longarinas restantes serão ajustadas com o parâmetro Altura extra.

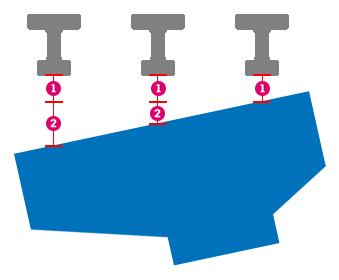

Cotas de altura do rumo

BearingAssemblyHeight

ExtraHeight

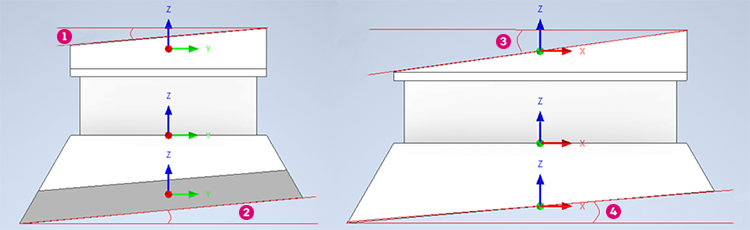

Inclinações superior e inferior

Os rumos também possuem inclinações para alinhar os topos e as partes inferiores do rumo dentro da montagem.

Cotas de altura do rumo

GirderSoffitLongiSlope	GirderSoffitTransSlope
PierCapLongiSlope	PierCapTransSlope
